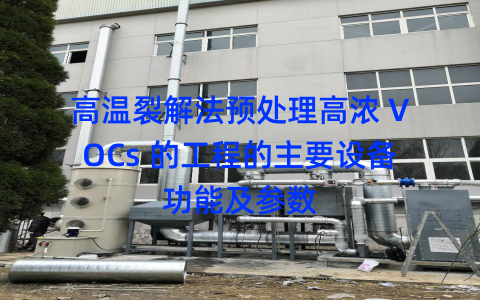

高温裂解法预处理高浓 VOCs 的工程的主要设备功能及参数

  一、水洗塔。

  净水塔采用填料规整的填料塔。填料塔直径500mm,塔高5m,填料高宽比3.5m,塔内设有除雾器,塔及填料采用304材料。水洗塔的关键是做好废气中甲苯和乙醇的处理准备,并控制在安全浓度范围内。水洗塔配套设施中有2台循环水泵,总流量1m3/h,扬程15m,输出功率0.75kW;新鲜饮用水的灌装量为0.2~0.6m3/h。

  二、缓存盒。

  缓冲罐内废气等待时间为12s,容积为1.0M3,规格型号为φ1050mm×1250mm,材质为304,缓冲罐设有防爆片。缓冲箱的关键是保证进入热解设备的气体压力的稳定,使废气和充入的空气在进入热解废气溶液设备之前,能够在混合箱内充分混合和对称。

  三、热解废气溶液设备。

  根据新项目的现状,选择运行规模为600M3/h的高温裂解液设备,采用整体撬装方式。管式反应器的内腔由金属制成,设备一般设置柜箱,壳体材料为碳钢静电喷涂。高温裂解设备使进入设备的废气产生一系列裂解反应,使废气中的空气污染物溶解成酸性气体、水等。并且废气的浓度值降低。设备尺寸为1200mm×1200mm×1200mm×2000mm;;设备最大功率20kW,运行输出功率10kW左右;。该设备需要少量的制冷和冷却循环水、处理水、N2和空气压缩。设备内置配电系统、仪表盘系统软件和PLC控制系统软件。

  四、碱洗塔。

  碱洗塔采用填料规整的填料塔。填料塔直径500mm,塔高5m,填料高宽比3.5m,塔内设有除雾器,塔及填料采用304材料。碱洗塔的关键是去除裂解反应产生的酸性气体和细小颗粒。碱洗塔配套设施有2台循环水泵,总流量1m3/h,扬程15m,输出功率0.75kW;1套配套设施和加碱装置。

%title插图%num

  五、阻火器。

  在设备进风口设置一个阻火器,采用管道阻火器,规格型号为DN150,材质为不锈钢板。

  六离心式风机。

  现场离心风机采用玻璃钢防腐离心风机,排风量1000m3/h,电机额定功率1800Pa,输出功率5.8kW,共1台。离心风机的关键是从高处排放合格的废气。
