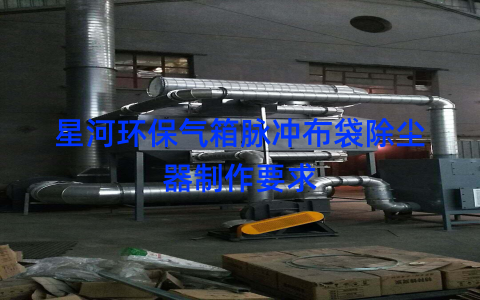

星河环保气箱脉冲布袋除尘器制作要求

我公司生产的气箱脉冲袋式除尘器壳体采用压型板框架结构,上箱体、灰斗及侧板与框架间采用连续焊接,保证良好的密封性能;中箱体侧板焊有由型材组成的筋板,使箱体具有足够的抗压强度。壁板对角线误差不大于5mm,柱子与壁板的垂直度偏差不大于5mm。

除尘器上箱体固定滤袋的花板必须采用机加工,以保证花板孔尺寸一致而且内表面光滑没有毛刺,滤袋装好后,紧密卡在花板孔上,无粉尘泄漏。花板孔位置与理论位置偏差不大于±1mm。除尘器上箱体总成在组装时严格控制安装尺寸,使喷吹管中心与对应的该排花板孔中心线重合,每个喷吹管喷孔中心线与花板孔中心线重合。喷吹管与花板表面距离一致等。花板平面度不大于1.5/1000,对角线长度误差小于3mm。除尘器上箱体,顶部设排水坡。袋笼由专用的生产线加工,确保各焊点牢固表面光滑无毛刺,不致磨损滤袋。灰斗设电动振打器以利于卸灰。除尘器进风口内侧设挡烟板,使进入的含尘烟气不致于直接冲刷滤袋,引导气流向上扩散后再进入过滤室,避免二次扬尘,除下大颗粒。滤袋用三针缝纫机加工,滤袋口采用弹簧钢片涨圈,确保袋口尺寸一致性。

除尘器之外的附件部分包括:管道、吸尘罩、烟囱等。

%title插图%num

管道部分:主管道规格为Φ1800X5,主支管为Φ1600X5、Φ1400X5,支管道为Φ1000X5,管道总长约190m左右。在管道段安装3个膨涨节,解决热胀冷缩的问题,每条支管安装一个手动风量调节蝶阀,规格为Φ1000mm。采用对夹式旋转装置,保障支管旋转的稳定可靠。

吸尘罩:每座炉配置一个伞形吸尘罩,规格为Φ3000/Φ1000X2000,内衬档板,防止火花进入。伞形吸尘罩采用耐高温的16Mng制造。由于吸尘罩及支管比较大,同时温度比较高,也有一定的重量,所以安装行走装置方便现场操作。

烟囱部分:烟囱采用钢制烟囱,规格为Φ2000X5,高度为15米。风机进出口安装柔性接头,减少其对除尘器其烟囱的影响。
