E20环境平台以管网跟污泥作为切入点,继续深度挖掘城镇污水治理领域领先企业,向业内征集“城镇污水管网检测修复”、“污泥处理处置”典型案例,以期为行业提供经典案例支持。

来源:中国水网 作者:张晓娟

生态文明建设治国理念的提出,标志着中国环境污染攻坚战全面打响,水污染治理进入关键期。近年来,相关政策法规的相继出台,在坚定环境治理决心的同时,也坚定了对治理效果更高标准要求的信念。虽然“水十条”已明确提出“强化城镇生活污染治理”、“全面加强配套管网建设”、“推进污泥处理处置”、“整治城市黑臭水体”,然而由于政策法规监管力度不够、运维管理标准化程度低、综合性技术水平不足等现实问题的制约,导致污水治理并未真正做到全系统、全环节考虑,“重厂轻网”、“重水轻泥”现象普遍存在,污水处理依然面临低效能运行问题,黑臭水体治理效果不佳,返黑返臭现象时有发生。

在此背景下,E20环境平台以管网跟污泥作为切入点,继续深度挖掘城镇污水治理领域领先企业,向业内征集“城镇污水管网检测修复”、“污泥处理处置”典型案例,以期为行业提供经典案例支持。

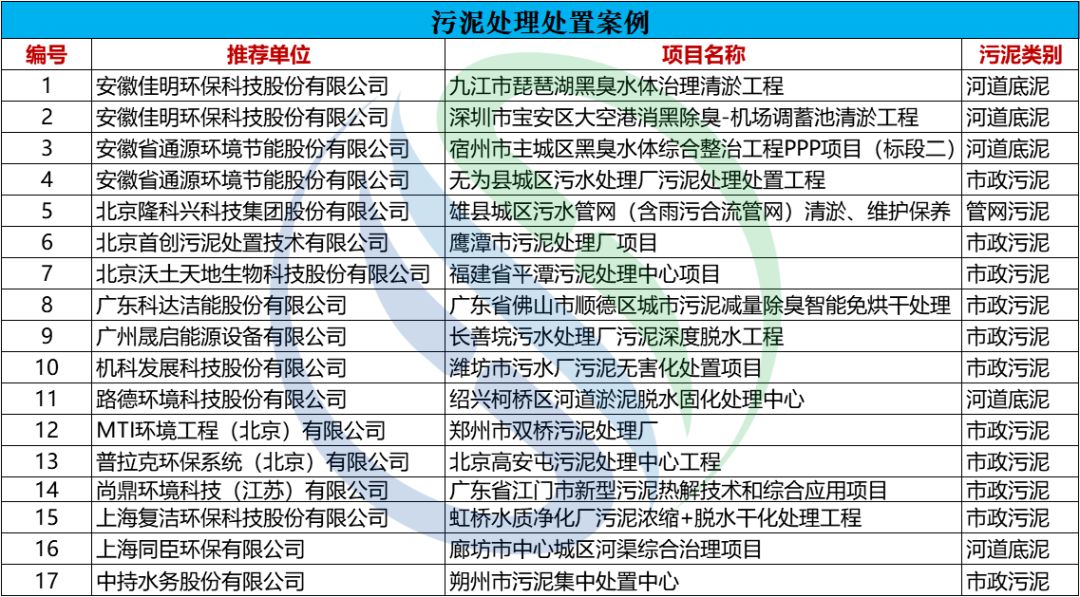

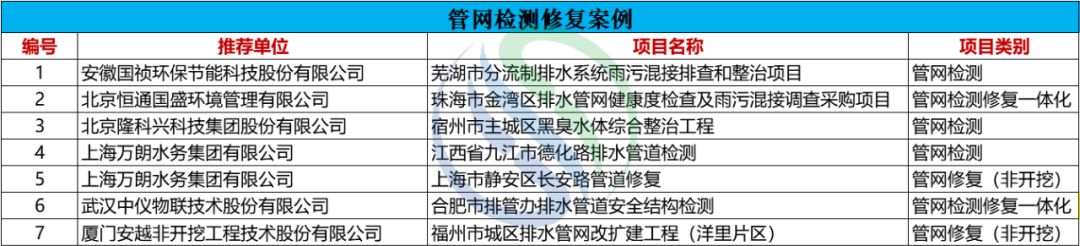

截止7月26日,共征集到7个管网检测修复案例,17个污泥处理处置案例,具体案例名单如下(案例按推荐单位首字母排序)。

%title插图%num%title插图%num

各案例详细内容如下(案例按推荐单位首字母排序)

管网检测修复案例

1、项目名称:芜湖市分流制排水系统雨污混接排查和整治项目

项目推荐单位:安徽国祯环保节能科技股份有限公司

项目类别:管网检测

检测管道的基本情况

本项目我公司共检测两个片区的市政雨污水管网,合计约110公里。其中约有40公里管网存在满管水现象,需要封堵、降水疏通后采用QV和CCTV检测。此外,对部分管径大(大于1500mm)且无法降水的管道采用声纳检测。

技术工艺/解决方案名称及原理

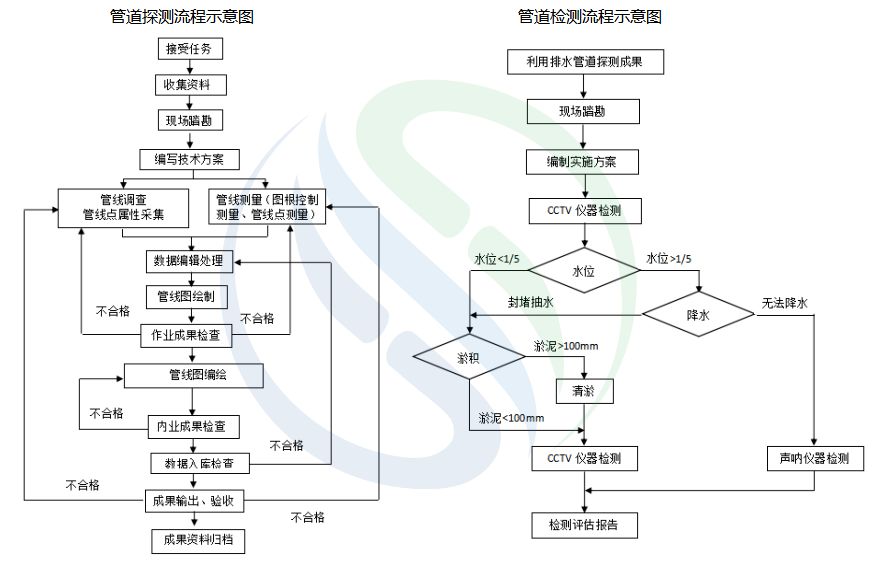

1)管线探测:利用收集的地形图及排水管网资料做工作底图,采用开井调查的方式确定管道的埋深和走向,追踪逐井调查。

2)管道检测:检测方法以CCTV检测为主,QV检测为辅。在满管水无法降水情况下,采用声纳检测。

①潜望镜检测工作原理

管道潜望镜检测是将配置有强力光源的高放大倍数的摄像头放入检查井内,工作人员控制并观察录像,显示管道内部裂纹、堵塞、漏水等内部状况,并以图片或录像形式储存成果资料。

②CCTV检测工作原理

采用专用闭路电视系统进行管道内窥检测的一种方法。在电视检测过程中,检测人员对放入管道内的携带摄像镜头的爬行器进行有线控制,通过监视器观察管道内部状况并进行实时录像,以确定管道内部缺陷。

③声纳检测工作原理

声纳是利用自身装置向水中发射声波,通过接受水下物体的反射回波发现目标;在计算机及专用软件系统的支持下对反射声波信号进行自动处理,以测定目标的各种参量,达到进行管道运行状况检测的目的。

3)封堵、降水和清淤:对于不满足CCTV检测条件的管道,需对管道进行封堵、降水和清淤处理。

工作原理:采用气囊封堵、移动泵站抽排,利用高压水车、吸污车及人工清掏进行疏通清淤,以便管道达到检测的工作环境要求。

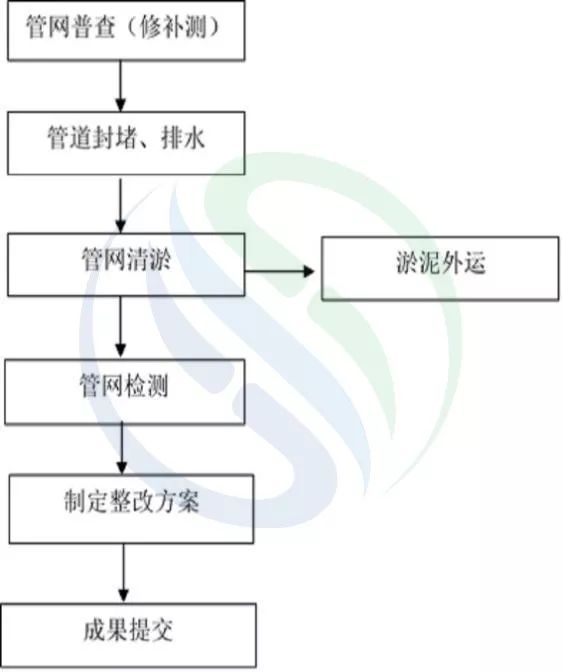

工艺流程图/解决方案示意图

%title插图%num

2、项目名称:珠海市金湾区排水管网健康度检查及雨污混接调查采购项目

项目推荐单位:北京恒通国盛环境管理有限公司

项目类别:管网检测修复一体化

项目管网基本情况

珠海市金湾区辖区设有三灶、红旗2个镇,已建的雨水管约176公里、雨水渠约82公里、污水管约123公里,总计约381公里;其中红旗镇已建雨水管道约76公里,污水管道约28公里,共计约104公里;三灶镇已建雨水管道约182公里,污水管道约95公里,共计约277公里。

此次检测包括管网疏通清淤、雨污混接调查、河道排水口溯源、管网健康度、雨污混接评估、污水管网外来水量评估、管网修复及提升方案等环节。

技术工艺&解决方案名称及原理

恒通环境排水管网四位一体建设&专业化运维管理方案

恒通环境排水管网四位一体建设& 专业化运维解决方案,包括管网普查检测、管网清淤、管网非开挖修复、管网大数据管理与专业化运维服务,可以有效促进城市排水系统整体功能的提升。

一、管网清淤&检测

在管网清淤、检测环节,恒通环境拥有自主知识产权的下水道清淤机器人和排口溯源机器人,结合QV、CCTV等,可以在管网漫水的情况下进行管网普查、清淤及管道病害检测工作,并将检测结果形成文字、表、图、数据的汇编,绘制“排水管网一张图”,从而同步编制修复方案,助力金湾区建立排水管网科学运维的长效机制。

%title插图%num

恒通环境管网普查检测工艺流程示意图

二、市政排水管网非开挖修复

在恒通环境的珠海金湾区项目中,分析修复管道的结构性缺陷类型,渗漏、变形、破裂、错口这四种类型占比达60%以上;结构性缺陷共11071处,其中1级结构性缺陷最多,为6213个,占比约56%;各结构性缺陷数量随等级上升呈递减趋势。3级缺陷、4级缺陷之和占比达15%。恒通环境主要采用局部&整体非开挖修复技术,包括局部树脂固化法、CIPP翻转法、UV-CIPP(紫外光固)修复法等,对上述管道缺陷进行修复。

%title插图%num

恒通环境非开挖修复工艺流程示意图

3、项目名称:宿州市主城区黑臭水体综合整治工程

项目推荐单位:北京隆科兴科技集团股份有限公司

项目类别:市政排水管网检测

检测管道的基本情况

宿州市主城区黑臭水体综合整治工程PPP项目--合流制排口雨水管网检测与治理是启动河道治理的同时,一并对河道两岸排口及排水管网进行检测与治理的综合整治工程。预检测的雨水管网为合流制,由于缺少定期养护,管养措施不到位,致使预检测的部分雨水管道及附属设施存在一些问题,表现为部分检查井和管道存在一些功能性和结构性缺陷,造成管道运行不畅、污水外渗和地下水进入管道现象;部分小区和沿街商铺、饭馆的污水混接、私接到雨水管道,通过排口直排到河道的现象。因此城市黑臭水体整治是城市水环境改善过程中重要的阶段性工作,“控污截源”措施是从源头减少进入水体污染物最直接,也是最有效的措施,排口及管道检测治理至关重要。

技术工艺/解决方案名称及原理

以排水口为起点,采用人工开井确认、QV、CCTV 等设备和测绘方法对排水口上游连接排水管网进行调查工作,调查完成后绘制排水口及连接排水管线平面图以及编制污染源成果表和最终成果报告。

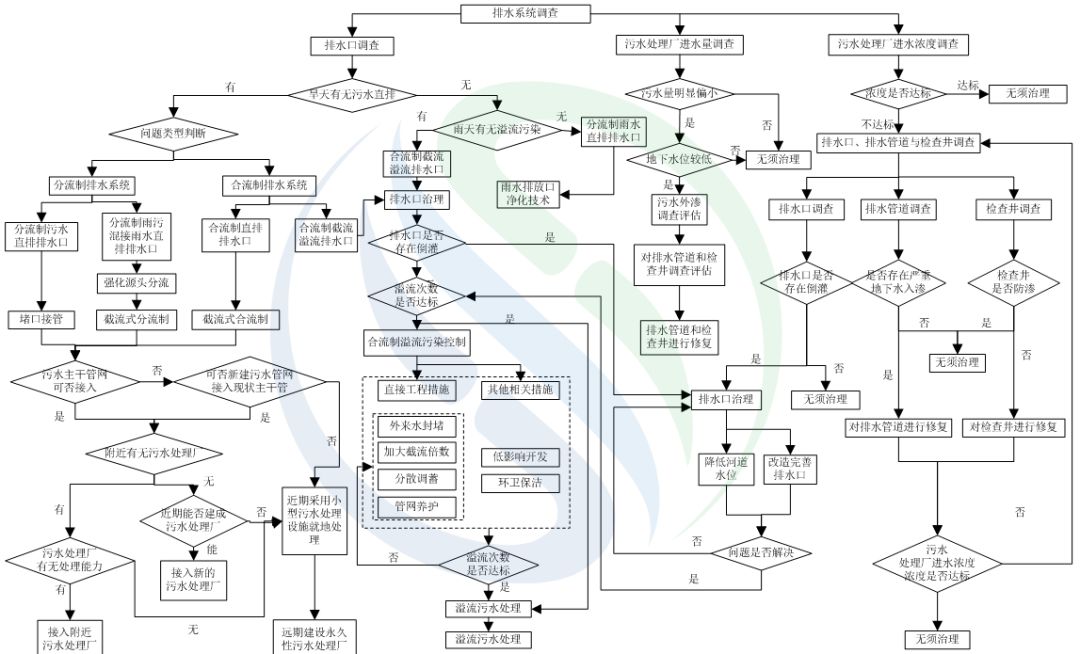

工艺流程图/解决方案示意图

%title插图%num

4、项目名称:江西省九江市德化路排水管道检测

项目推荐单位:上海万朗水务集团有限公司

项目类别:管网检测

检测管道的基本情况

九江市德化路在2017年进行白改黑(混凝土路面改造沥青路面),改造前需要对道路下埋设的雨水管道情况进行检查,如有需要则一并修复。其中雨水管道长约10公里,管径dn600-dn2400。

技术工艺/解决方案名称及原理

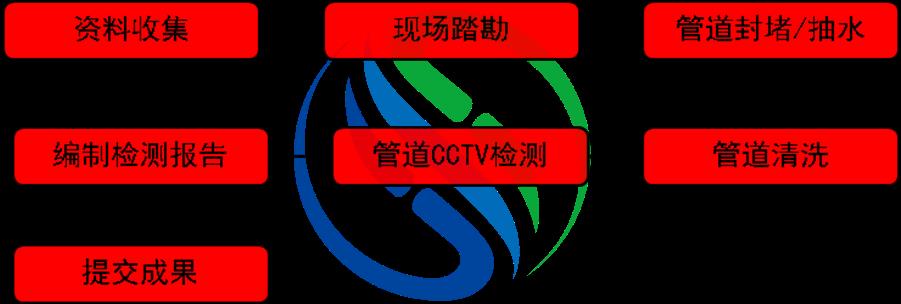

管道封堵、管道内疏通、管道检测。管道封堵采用两种方式,第一种针对DN600和以下的管道,采用充气式管塞进行封堵,大于DN600管道采用潜水砖封,如遇大口径管道水位较低,且不流动,可适当采用充气管塞封堵。管道封堵完成后进行疏通作业,疏通使用高压冲洗车,高压冲洗车可清理管道内软质淤泥,流沙等易流动垃圾,管道内硬质垃圾一般采用人工清理方式进行清理。管道疏通完成后进行CCTV检测,检测过程中要保持管道内水位在规定范围内,检测应客观反应出管道内部情况。

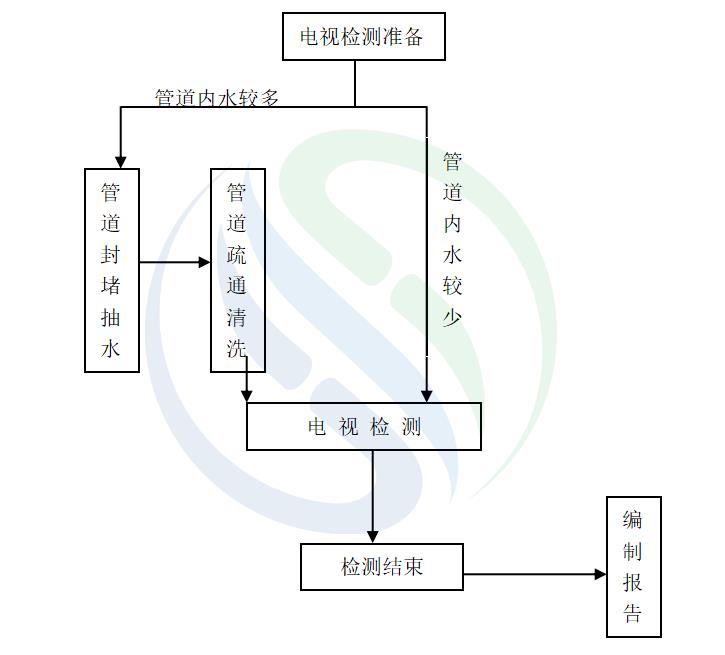

工艺流程图/解决方案示意图

%title插图%num

5、项目名称:上海市静安区长安路管道修复

项目推荐单位:上海万朗水务集团有限公司

项目类别:管网修复(非开挖)

被修复管道基本情况

长安路排水管道隶属于静安区,该管道使用多年,存在腐蚀、渗漏等缺陷,因该处管道位于市中心位置,如开挖更换成本过高,故采用预防性修复,增加管道使用寿命

技术工艺/解决方案名称及原理

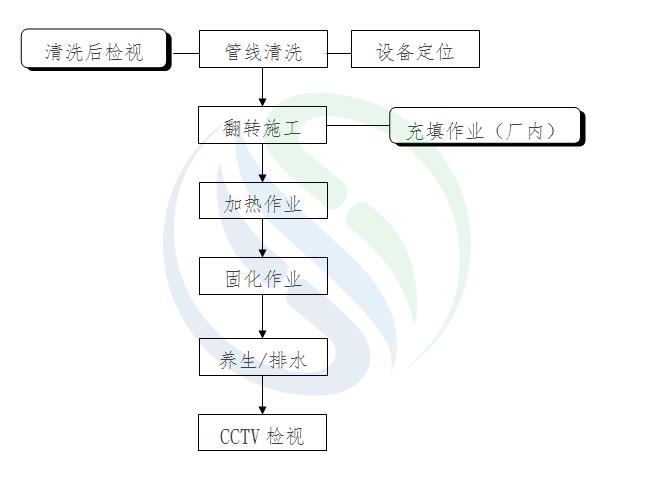

CIPP逆翻转又称翻转式原位固化,是管道整体非开挖修复的一种工艺。

通过水压,将浸润树脂的修复材料翻转进待修复管道内,并通过加热使树脂固化,达到修复、增强管道的目的。

工艺流程图/解决方案示意图

%title插图%num

6、项目名称:合肥市排管办排水管道安全结构检测

项目推荐单位:武汉中仪物联技术股份有限公司

项目类别:管网检测修复一体化

一、管网检测

检测管道的基本情况

经CCTV检测,管道存在着淤积、变形、破裂及起伏等情况。

技术工艺/解决方案名称及原理

本工程使用武汉中仪物联技术股份有限公司生产的X5型管道机器人,对管道进行CCTV检测。管道CCTV检测是采用先进的CCTV管道内窥电视检测系统,在管道内自动爬行,对管道内的锈层、结垢、腐蚀、穿孔、裂纹等状况进行探测和摄像,依据检测技术规程再进行评估,为制定修复方案提供重要依据。

CCTV检测技术,在国际上一些发达的国家和地区,已规模应用于对排水管道进行系统检测、防止泄漏造成的污染以及进行地质灾害(如滑坡)监测、防治。

管道检测机器人是由控制器、爬行器、高清摄像头、电缆等组成。在作业的时候主要是由控制器控制爬行器搭载检测设备进入管道进行检测。检测过程中,管道机器人可以实时传输管道内部情况视频图片以供专业维修人员分析管道内部故障问题。

工艺流程图/解决方案示意图

%title插图%num

二、管网修复

被修复管道基本情况

待修管道内部情况:W5-W6段,管道存在着淤积、变形、破裂及起伏等情况。

技术工艺/解决方案名称及原理

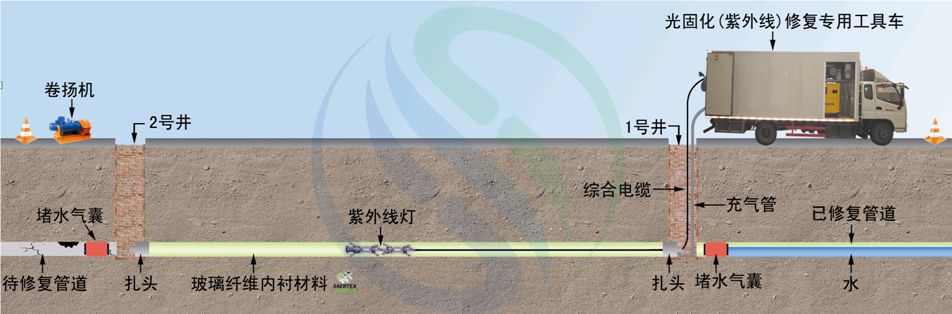

紫外线光固化内衬技术

紫外光固化技术是将玻璃纤维编制成软管浸渍光固化树脂,然后将其拉入原有管道内充气扩张紧贴原有管道,以原有管道为外模,软管内膜为内模,然后紫外光的作用下使树脂固化形成具有一定强度的复合内衬管的原位固化法。待管道清理完毕,且管道破裂塌陷预处理完后,采用紫外光固化内衬修复技术进行修复。

工艺特点

1、稳定:数字传输,实时监控修复状态,自动稳压;

2、高效:固化时间短,速度快;

3、便携:一体化设计,集成度高,仅需发电机供电;

4、节能:采用LED固化,能耗低,无污染。

工艺流程图/解决方案示意图

%title插图%num

7、项目名称:福州市城区排水管网改扩建工程(洋里片区)

项目推荐单位:厦门安越非开挖工程技术股份有限公司

项目类别:管网修复(非开挖)

被修复管道基本情况

福州市洋里片区排水管道从管材上主要是HDPE双壁波纹管和钢筋混凝土管和石。缺陷类型主要为管道结构性缺陷和检查井缺陷。

HDPE双壁波纹管的管径一般为DN300、DN400、DN500、DN600、DN800、DN1000几种规格。根据检测报告这类管道的缺陷类型主要为变形、破裂、塌陷,如图1、图2所示。该类波纹管,柔韧性好,缺陷发展趋势为变形,破裂,管道下陷最后导致堵塞管道。管道变形缺陷长度较长。

检查井缺陷主要是井壁喷漏、涌漏,结构老化,井壁脱落等问题。

技术工艺/解决方案名称及原理

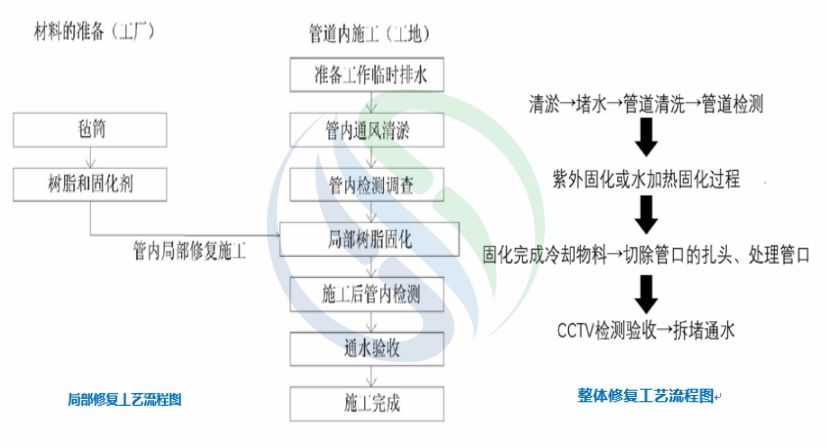

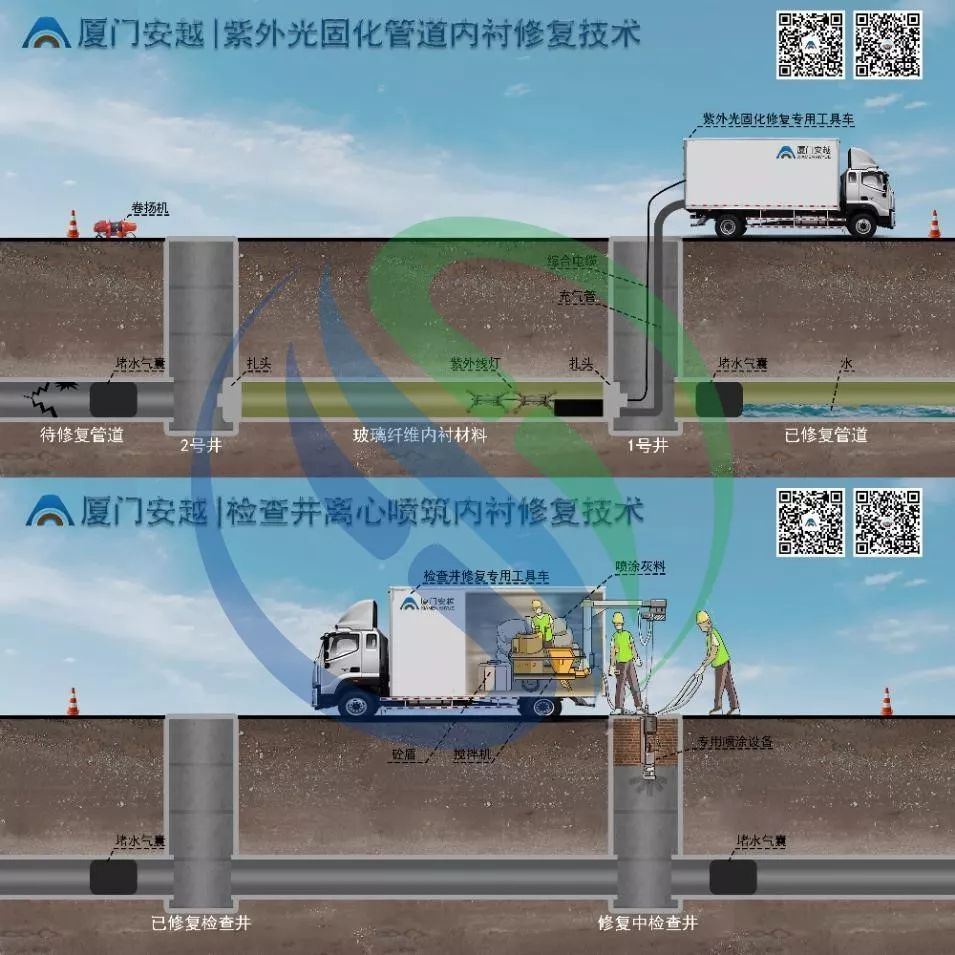

1)管道塌陷预处理及CIPP紫外光固化内衬修复技术

A)将注浆管在柔性排水管道内部打入变形塌陷部位周边的土层中,向土层中注入堵水浆料,待无漏水后注入土壤加固浆料,固化后检测注浆效果;

B)以300-600 mm为一进尺切割并挖出变形塌陷部位管道管片及管周固化土体,于挖空部分安装预制的弧形钢板并固定形成与原排水管道内径相同的钢管段;

C)沿所述排水管道轴向依次重复步骤A)及步骤B),直至将柔性排水管道变形塌陷部分全部替换为所述钢管段;

D)将内衬软管以拉入的方式置于整个排水管道,使其与原有排水管道内壁贴合并固化,其中所述内衬软管是纤维增强的树脂基复合材料。

2) 井室注浆堵漏及检查井原位喷筑井盾修复技术

A)采用H100材料对检查井进行注浆堵漏预处理;

B)采用离心喷涂内衬修复技术对检查进行修复加固。

工艺流程图/解决方案示意图

%title插图%num

污泥处理处置案例

1、项目名称:九江市琵琶湖黑臭水体治理清淤工程

项目推荐单位:安徽佳明环保科技股份有限公司

项目所处理污泥种类:河道底泥

项目概况描述

琵琶湖位于九江市浔阳区,毗邻九江石化和热电厂,受历史原因影响存在点源污水及面源污染汇聚问题。在国家相关部门启动长江大保护政策下,九江地理位置突出,黑臭水体治理问题刻不容缓。琵琶湖水面面积40万㎡,项目建设初期经北京国环清华环境工程设计研究院精心设计,分步治理,共清理污泥15万m3经过固化及无害化处理后全部资源化用于绿化用土,未造成污染转移经济效益明显。经过阶段性治理,水质指标趋向好转,部分指标已达到Ⅴ类水。此项目还受到国家生态环保部及住建部好评,九江市政府

受到国家表彰。

技术工艺/解决方案名称及原理

生态清淤+淤泥固化无害化处理+资源化利用

根据琵琶湖的环境现状和我公司历年类似工程经验,选择环保绞吸式挖泥船带水作业,将池部底泥通过绞吸式挖泥设备在封闭空间绞吸制浆,通过泵送系统抽吸上来,通过密闭管道输送直接进入污泥筛分减量化设备。筛分减量化设备分为三级分离系统,筛分粒径为45~75μm以上,将污染底泥分不同粒径筛分出来,去除水中绝大部分的砂粒和部分粉粒、粘粒等,最终得到含水率55~75%的污泥,筛分不出来的细小颗粒物进浓浆沉淀堰浓缩沉淀后,过压滤机进一步脱水处理得到的泥饼,经固化剂固化无害化、稳定化处理后回用园区,浓浆沉淀堰和压滤余水通过澄清后回排蓄水池。

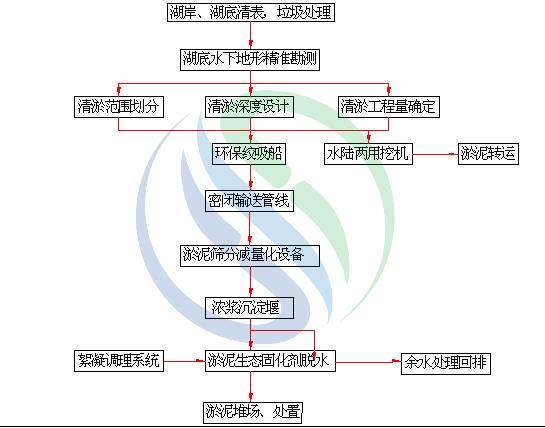

工艺流程图/技术解决方案示意图

%title插图%num

2、项目名称:深圳市宝安区大空港消黑除臭-机场调蓄池清淤工程

项目推荐单位:安徽佳明环保科技股份有限公司

项目所处理污泥种类:河道底泥

项目概况描述

本项目位于深圳宝安机场安全区内,污染源主要是周边面源汇集及机场清洗飞机后流入废水,水面面积30万㎡,清淤量23万m3。因深圳地区土地资源紧张,污泥需进行脱水减量化处理后再进行安全填埋减少土地占用。在清淤工艺设置上经过污泥性状分析使用整套污泥带式压滤设备处理后,污泥达到减量化处理效果,外运污泥约15万m3,经济指标明显。

技术工艺/解决方案名称及原理

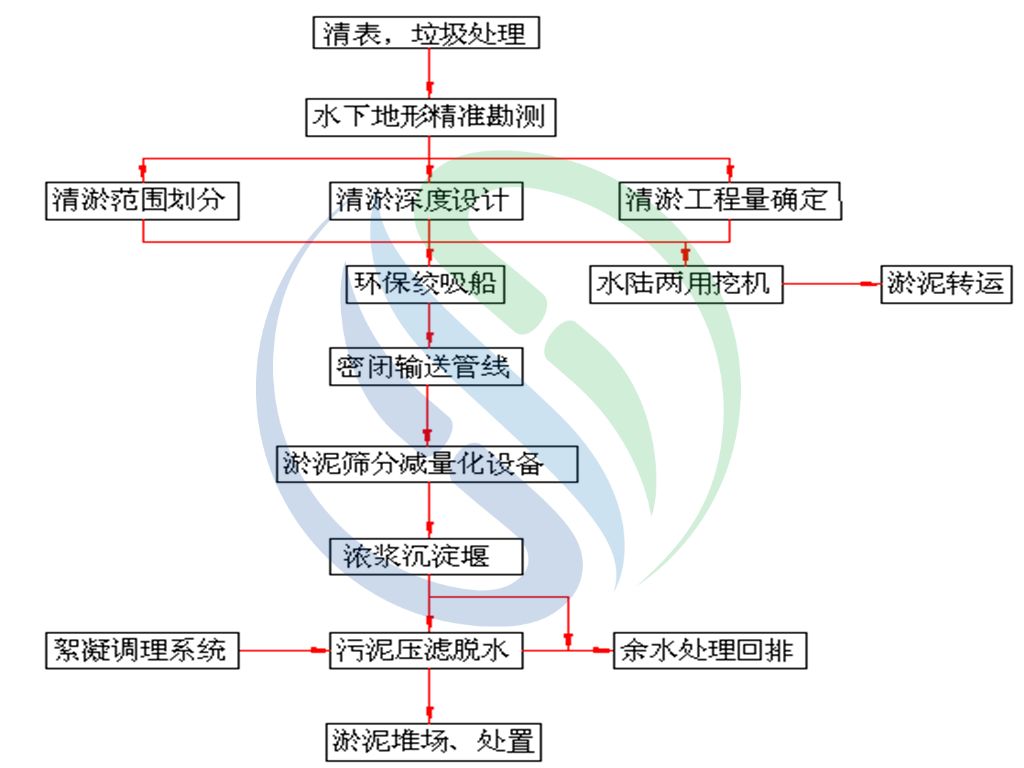

生态清淤+旋流筛分减量化+带式压滤脱水固结

根据宝安机场调蓄池的环境现状和我公司历年类似工程经验,选择环保绞吸式挖泥船带水作业,将池部底泥通过绞吸式挖泥设备在封闭空间绞吸制浆,通过泵送系统抽吸上来,通过密闭管道输送直接进入污泥筛分减量化设备。筛分减量化设备分为三级分离系统,筛分粒径为45~75μm以上,将污染底泥分不同粒径筛分出来,去除水中绝大部分的砂粒和部分粉粒、粘粒等,最终得到含水率55~75%的污泥,筛分不出来的细小颗粒物进浓浆沉淀堰浓缩沉淀后,过压滤机进一步脱水处理至含水率为40~50%,得到的泥饼经堆土处理进一步干燥后由密闭的运输车内外运处理,浓浆沉淀堰和压滤余水通过澄清后回排蓄水池。

工艺流程图/技术解决

%title插图%num

3、项目名称:宿州市主城区黑臭水体综合整治工程PPP项目(标段二)

项目推荐单位:安徽省通源环境节能股份有限公司

项目所处理污泥种类:河道底泥

项目概况描述

本工程主要内容截污控源工程、内源治理工程、水利河道工程、景观提优和生态修复工程、电气自控以及与黑臭水体治理相关的工程。项目实施后有效的削减进入河道中的点源及面源污染,同时将河道本身的内源污染进行清淤脱水并进行进一步的资源化利用,通过引水调水以及水体中生态系统的构建,强化水体的自净能力的恢复,并最终消除城市水体的黑臭现象。

技术工艺/解决方案名称及原理

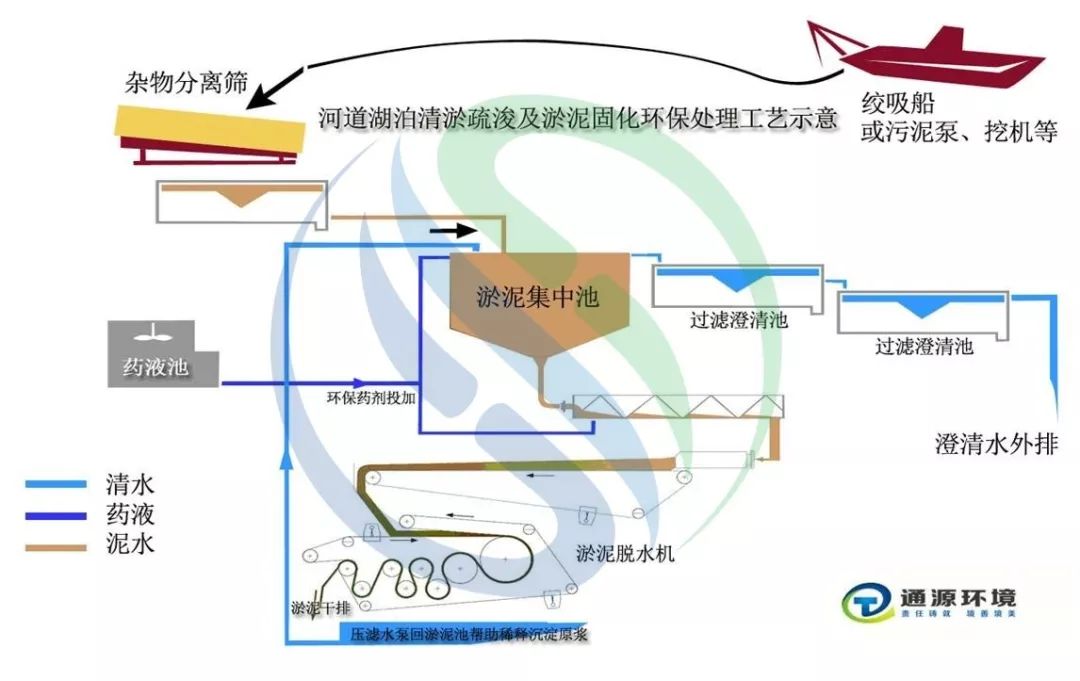

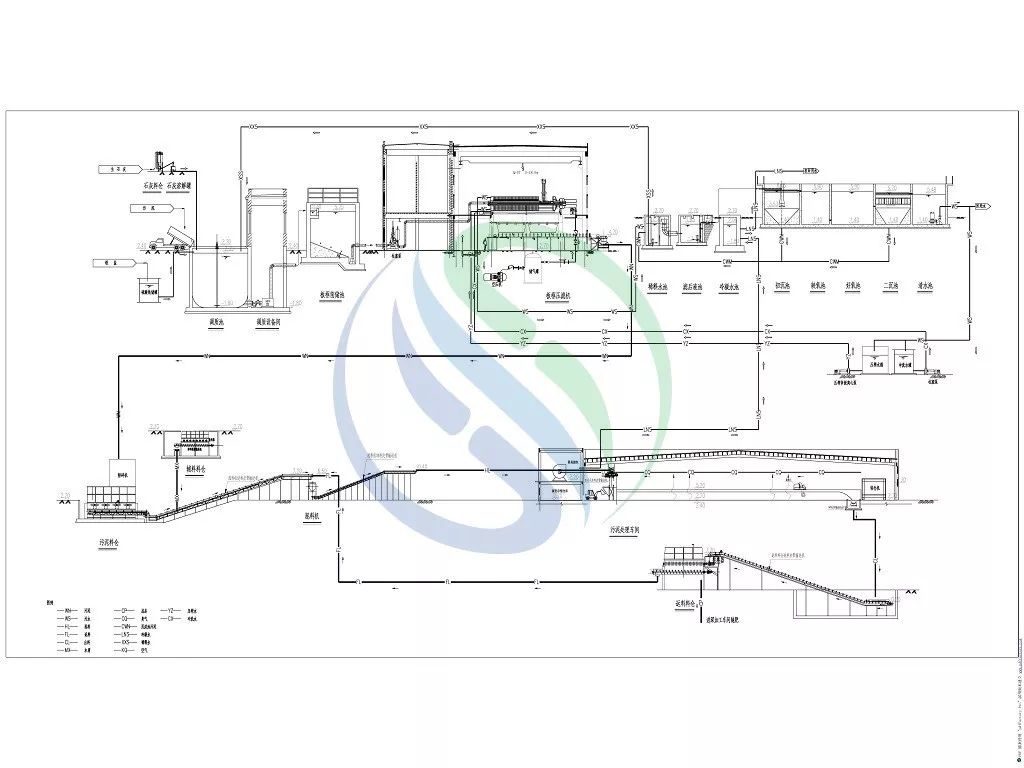

基于带式压滤机的河道底泥一体化处理处置

工艺流程图/技术解决方案示意图

%title插图%num

4、项目名称:无为县城区污水处理厂污泥处理处置工程

项目推荐单位:安徽省通源环境节能股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

本项目总投资2395.11万元,处理能力50t/d。项目占地面积约3300㎡,其中土建、设备和深度脱水及热解炭化车间(钢结构)均按50吨污泥/日(80%含水率计)设计;包括污泥深度脱水车间、污泥热解炭化车间、仓库、变配电间等。污泥来源于两个污水处理厂,其中无城污水处理厂产生绝干污泥约7.2t/d,城东污水处理厂产生绝干污泥约3.4t/d。

项目采用“高干脱水工艺”先对污泥进行脱水,然后采用“中温炭化工艺”将脱水后的污泥进行干化炭化处理,产生的污泥基生物炭资源化方向目前为园林利用,与合肥周边两家营养土制备厂家签订长期供需合同。最终实现污泥的减量化、无害化、稳定化和资源化,及能源的综合循环利用。

技术工艺/解决方案名称及原理

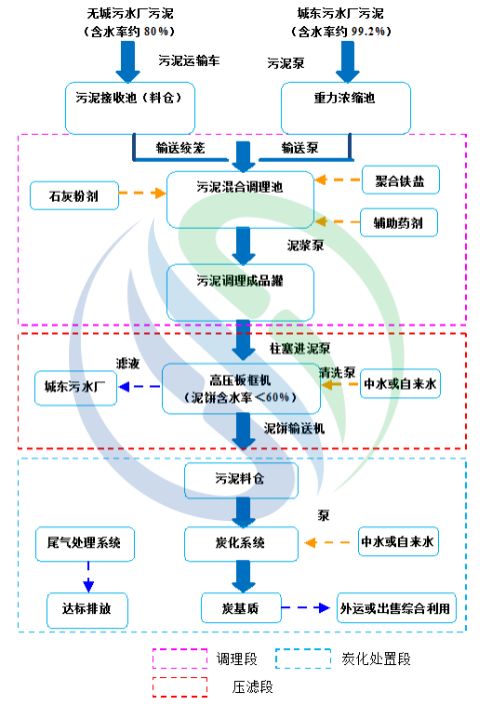

污泥炭化是在缺氧或无氧条件下进行,利用污泥中有机物的热不稳定性,通过绝氧条件下对其加温和加压,使生化污泥中的细胞裂解,将其中的水分释放出来;使污泥中的有机物产生热裂解,有机物根据其碳氢比例被裂解,形成利用价值较高的气相(热解气)、和固相(固体残渣),同时又最大限度地保留了污泥中炭质的过程。污泥炭化的优势在于,污泥炭化是通过裂解方式将污泥中的水分脱出,能源消耗少,剩余产物中的炭含量高,发热量大,N、P含量高;污泥炭化是能够抑制有害气体二噁英类物质的产生,同时污泥炭化过程可以降低重金属的生物有效性,可以使碳酸盐结合态和可交换态重金属向残渣态和硫化物结合态转化,从而显著降低了污泥资源化利用所带来的环境风险。

工艺流程图/技术解决方案示意图

%title插图%num

5、项目名称:雄县城区污水管网(含雨污合流管网)清淤、维护保养

项目推荐单位:北京隆科兴科技集团股份有限公司

项目所处理污泥种类:管网污泥

项目概况描述:

本项目为雄县城区污水管网(含雨污合流管网)清淤、维护保养工程,该项目须清除长度为25252m管道(包含附属物)内淤积的垃圾、漂浮物和泥沙,工程涉及管道附属的污水检查井190座,沉泥井138座,污水管道(管径分布为DN640、DN650、DN800、DN900、DN1000、DN1700)淤积物7306.86m3,雨污合流管网检查井118座,沉泥井56座,收水口221座,雨污合流管道(管径分布为DN800、DN900、DN1000)淤积物7608.93 m3,重金属检测9处,清除的污泥进行无害化填埋处理。

技术工艺/解决方案名称及原理

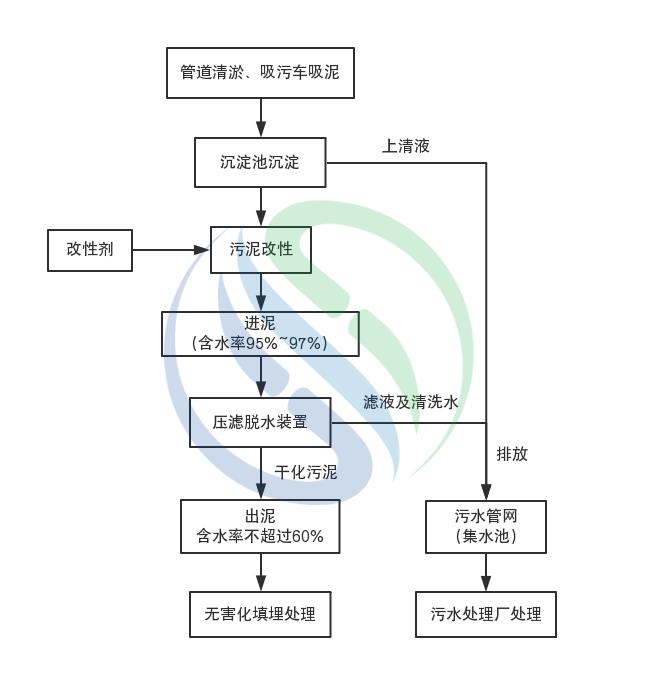

管道污泥清淤、脱水无害化处理

管道污泥经过吸污车清淤吸泥后,经沉淀池沉淀,加入改性剂后,采用高压隔膜压滤机进行泥水分离,分离后泥饼无害化填埋处理。

高压隔膜压滤机工作原理是由滤板排列组成滤室。滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起密封作用。在进料泵的压力作用下,将需要过滤的污泥送进各滤室,通过过滤介质,将固体和液体分离。在滤布上形成滤渣,直至充满滤室形成滤饼,自动关闭进料阀,向滤室内通入气体或液体,使得滤布膨胀变形,从而达到对滤饼的二次压榨的作用,进一步减少水分。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道,集中排出。过滤结束后打开压滤机卸除滤饼(滤饼储存在于相邻两个滤板间),清洗滤布,重新压紧板滤开始下一工作循环。

工艺流程图/技术解决方案示意图

%title插图%num

6、项目名称:鹰潭市污泥处理厂项目

项目推荐单位:北京首创污泥处置技术有限公司

项目所处理污泥种类:市政污泥

项目概况描述

项目位于鹰潭市高新区白露片区工业园东北角,城南污水处理厂内,占地面积约4000平方米。该项目属新建工程。工程采用连续深度脱水耦合低温干化工艺,形成年处理生活污水处理厂污泥2.37万吨的生产能力,处理后污泥含水率小于20%。项目总投资约3000万元

技术工艺/解决方案名称及原理

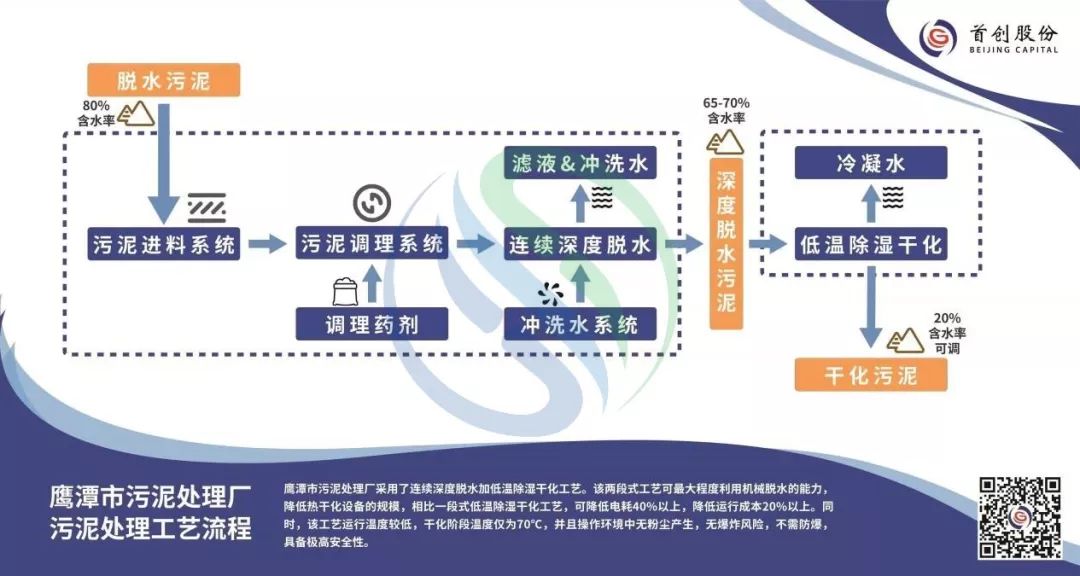

连续深度脱水耦合低温干化工艺

首选采用连续深度脱水系统把含水率80%-84%的污泥通过机械脱水的方式把污泥含水率降低到60%-70%,再通过低温干化工艺把污泥干化到含水率10%-30%。

工艺流程图/技术解决方案示意图

%title插图%num

7、项目名称:福建省平潭污泥处理中心项目

项目推荐单位:北京沃土天地生物科技股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

平潭污泥处理中心规划总用地面积31928.38㎡,总建筑面积5784㎡,处理规模为80%含水率市政污泥60t/d。采用北京沃土VTBCS?槽式高温好氧发酵技术,添加VT 菌剂,通过20天左右好氧发酵将污泥含水率降低到40%以下,充分实现了减量化、稳定化和无害化处理,其产品为优质的园林绿化基质,可以资源化利用。工程建设内容包括污泥进泥区、辅料及混料区、好氧发酵区、陈化区、加工及成品暂存区,配套除臭设施,综合楼,地下消防水泵房,门卫室等土建工程;北京沃土提供全套污泥好氧发酵处理设备,并负责工艺设计、设备安装、启动调试、人员培训等综合服务。

技术工艺/解决方案名称及原理

北京沃土市政污泥槽式高温好氧发酵系统VTBCS?:

污泥好氧发酵技术其原理是在好氧环境下微生物分解污泥中有机物,使污泥变成CO2和稳定的腐殖质,实现有机物的稳定化,同时产生热量使污泥升温,蒸发水分、杀死蛔虫卵和病原体,实现减量化和无害化。

本解决方案针对市政污泥传统好氧发酵处理中存在的配料不均匀、进出料自动化程度和生产效率低等问题,通过开发的精准配料、自动进出料、多功能翻堆和智能控制等关键技术,研制并应用新型链板式翻堆机(VTFD/L系列)和卧式双轴桨叶混料机等核心装备,创新集成了精准配料、生物接种、矩阵布料、分段曝气、翻堆移位、在线监测及智能控制、臭气控制等单元技术,真正实现污泥好氧发酵减量化、稳定化和无害化处理,以及资源化利用处置。

工艺流程图/技术解决方案示意图

%title插图%num

8、项目名称:广东省佛山市顺德区城市污泥减量除臭智能免烘干处理

项目推荐单位:广东科达洁能股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

科达洁能针对污泥含水率高、脱水难及恶臭的问题,开发合理高效的城市污泥改性—脱水—减量—除臭一体化处理系统装备,具体内容如下:

① 研究污泥的微观结构,找到污泥脱水难、除臭效果不佳的原因;

② 通过试验找到与之反应的药剂,确定脱水剂和除臭剂的最佳组合及药剂量;

③ 研究全新的污泥处理工艺技术,从根源上解决污泥脱水难、恶臭的问题;

④ 设计适用于该工艺的整线装备,满足处理要求。

经该技术处理后,污泥含水率从86%左右降低为50%以下,脱水速率增加5倍以上,污泥减量至原来的50%以下,污泥臭味降低为原来的20%以下;且系统用水的再生率高,经简单处理即可达到国家《污水综合排放标准》一级A标准,能够实现水资源良性循环。

技术工艺/解决方案名称及原理

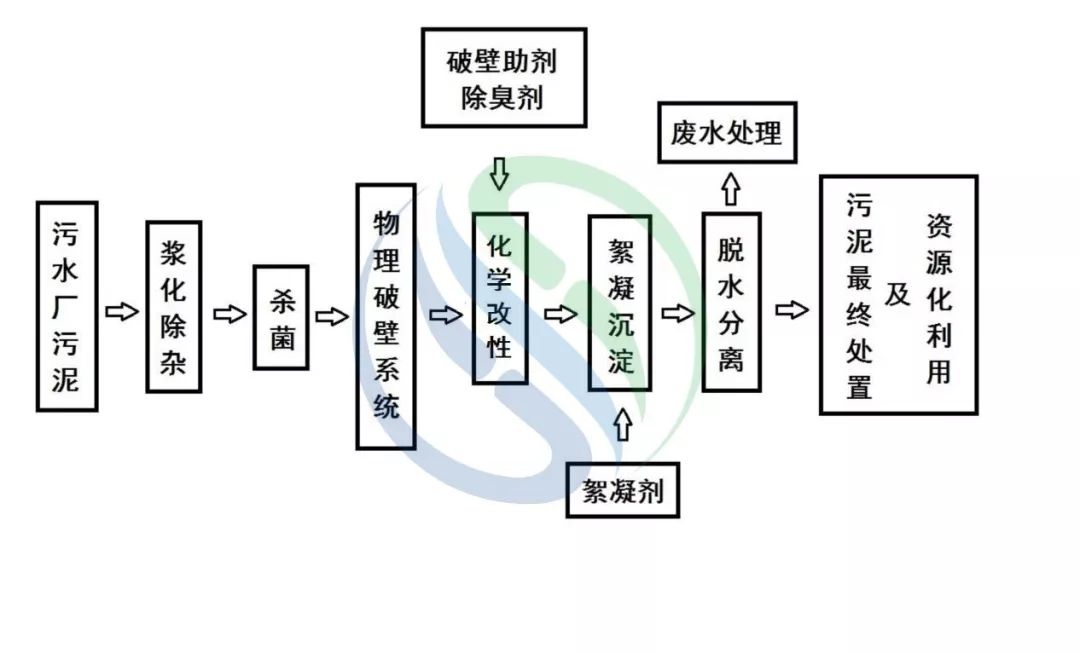

本项目主要是针对污泥结合水强化分离改性技术、污泥中有害物质削减技术以及污泥深度处理、稳定化技术来进行研究;其处理过程包括原料浆化除杂工段、物理破壁改性工段、化学改性工段、脱水分离工段。

首先将污泥加水转化为均匀分散具有流动性的悬浮浆液,并将大颗粒泥渣进行过滤分离,然后采用物理破壁和化学除臭破壁相结合的方式,首先利用特有的物理破壁系统将污泥颗粒减少,破坏污泥的原始粘连结构,对污泥颗粒内壁造成“创伤”,实现包裹型结构的破壁,让水分子可以游离出来,再通过化学试剂与破壁后的污泥充分接触反应,这样只需加入极少的药品量就能达到最佳的除臭脱水效果,最后通过压滤机进行机械脱水。

工艺流程图/技术解决方案示意图

%title插图%num

9、项目名称:长善垸污水处理厂污泥深度脱水工程

项目推荐单位:广州晟启能源设备有限公司

项目所处理污泥种类:市政污泥

项目概况描述

长善垸污水处理厂内污泥在该厂现有二期污泥脱水间脱水至80%后,经污泥泵输送至新建车间的湿泥料仓,其他污水处理厂的污泥(约300吨/日,预处理至含水率不高于80%),通过污泥运输车运输至新建车间前的投料平台,倒入湿泥料仓中。湿泥料仓下设置污泥泵,将料仓的污泥输送至晟启污泥低温干化机中进行深度脱水至含水率50%以下,脱水后的污泥通过螺旋输送机、刮板机输送至干泥料仓,再外运至南方水泥厂协同焚烧处置。

技术工艺/解决方案名称及原理

低温干化技术

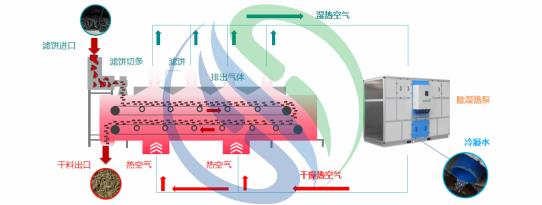

低温污泥干化技术是一种通过低温干化系统产生的干热空气在系统内循环流动对污泥进行干化的处理技术,可把经板框压滤机、带式压滤机和离心脱水机的含水率80%的湿污泥干燥为含水率10-60%的干化泥块。

低温污泥干化主要利用除湿热泵进行工作。该设备利用制冷系统使湿热空气降温脱湿,空气中的水分经降温形成冷凝水排出(配有冷却塔,用于湿热空气的降温冷凝);同时通过热泵原理回收空气水份凝结所放出的潜热加热空气,加热后的干燥热空气送入污泥处置单元,烘干污泥并形成湿热空气外排入除湿热泵系统中,形成闭式循环。

工艺流程图/技术解决方案示意图

%title插图%num

10、项目名称:潍坊市污水厂污泥无害化处置项目

项目推荐单位:机科发展科技股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

潍坊市污水厂污泥无害化处置项目位于昌邑市龙池镇化工园区,主要服务于潍坊市中心城区、坊子区、寒亭区、滨海区、昌邑市及周边市政污水厂生产过程所产生的剩余污泥。采用“板框压滤+好氧堆肥+资源化利用”工艺,通过动态连续运行模式,实现自动进料、混料、输送、布料、翻抛、出料、返料等工序,产品含水率小于40%。质量标准达到《城镇污水处理厂污泥处置土地改良用泥质》(GB/T24600-2009)、《城镇污水处理厂污泥处置林地用泥质》(CJ/T362-2011)、《城镇污水处理厂污泥处置园林绿化用泥质》(GB/T23486-2009)、《城镇污水处理厂污泥处置农用泥质》(CJ/T309-2009)标准。生产过程自动化程度高,流程紧凑、连续通畅。其工艺科学性、规模效益性、环保持续性等在华东乃至全国同行业中居于前列或领先地位,真正实现污泥的减量化、稳定化、无害化、资源化目标。

技术工艺/解决方案名称及原理

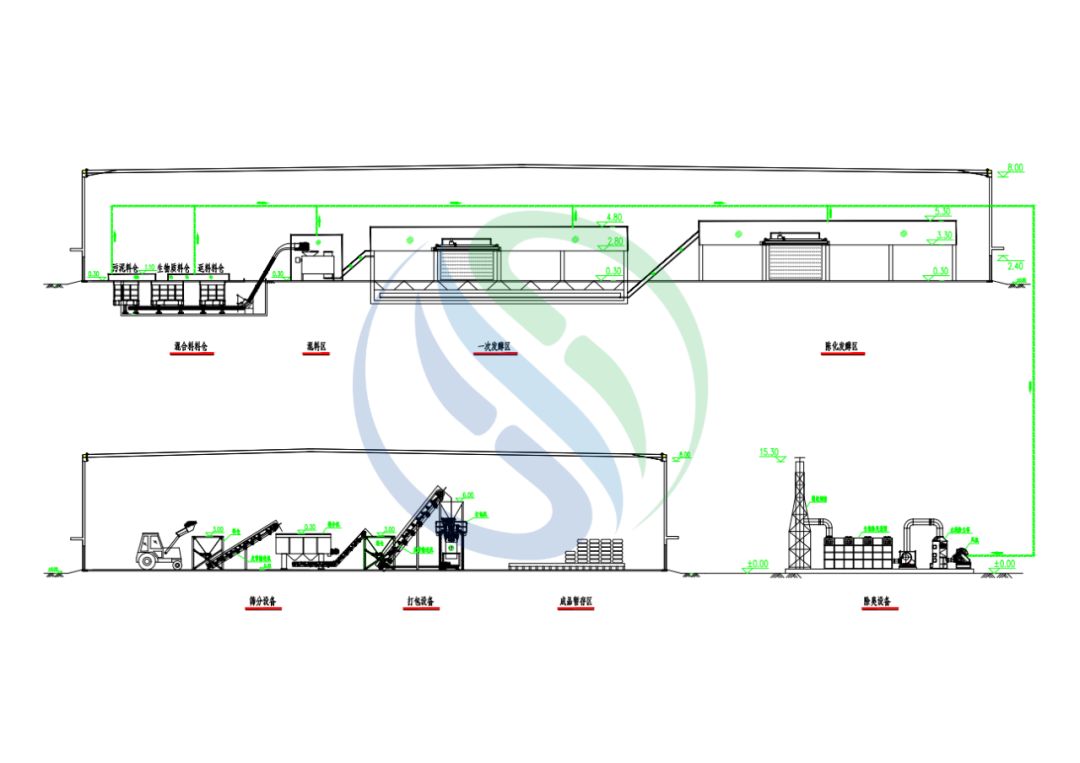

本工程污泥处理的工艺采用“板框压滤脱水(含水率≤60%)+好氧堆肥+资源化利用”工艺。系统产生的臭味经过收集系统收集后,生物滤池处理达标排放。

1、板框压滤脱水

污泥(含水率80%)经过加水调质后,将含水率提高到90%以上,同时投加铁盐对污泥进行改性,再投加生石灰后二次压榨,将含水率降低至60%。送至泥饼破碎机破碎,然后输送至好氧发酵车间。

2、好氧堆肥

破碎后泥饼、干料、返混料和菌剂输送至混料机进行混合,含水率调至55%后进入布料机,实现均匀进料。混合物料在好氧条件下进行高温好氧发酵,仓底布置有曝气系统,进行分区域精确供氧。发酵仓污泥在翻抛机作用下,经过一个发酵周期后物料含水率<40%,出料通过皮带输送机自动出料分料,一部分返回到返料料仓,另一部分输送至加工车间。

3、资源化加工

好氧发酵后物料与腐殖酸、粘土进行混配,再经过造粒、烘干、冷却、筛分、涂膜处理后达到有机肥制肥标准。计量包装后送达成品库。

4、通风除臭

脱水机房及发酵车间内产生的臭气经收集管道负压收集后,进入生物滤池,经过水洗-生物吸收段处理后达标排放。产生冷凝水排至厂区滤后液储池,排入污水处理站。

工艺流程图/技术解决方案示意图

%title插图%num

11、项目名称:绍兴柯桥区河道淤泥脱水固化处理中心

项目推荐单位:路德环境科技股份有限公司

项目所处理污泥种类:河道底泥

项目概况描述

路德环境在绍兴市柯桥区建成投产齐贤、钱清、福全、镜湖等4个泥浆集中处理中心,本项目采用BOO方式,即企业自行“建设-拥有-运营”,政府部门在前期只需要授予项目一定期限的经营权和提供“三通一平”的项目用地,在项目运营期间采购淤泥处理的环保服务,并按实际泥浆处理量定期支付淤泥处理费用。

此模式下,政府部门和项目业主在项目前期节省了大量的人力、物力、财力,同时无需承担任何风险。通过产出土方的称重、含水率检测和反算计量,将传统中难以监管的清淤疏浚、底泥处理等水下隐蔽工程,变成了公开透明工程,确保清淤除污的效果,杜绝了偷排乱倒行为,将宝贵的财政资金都真正花在刀刃上。

技术工艺/解决方案名称及原理

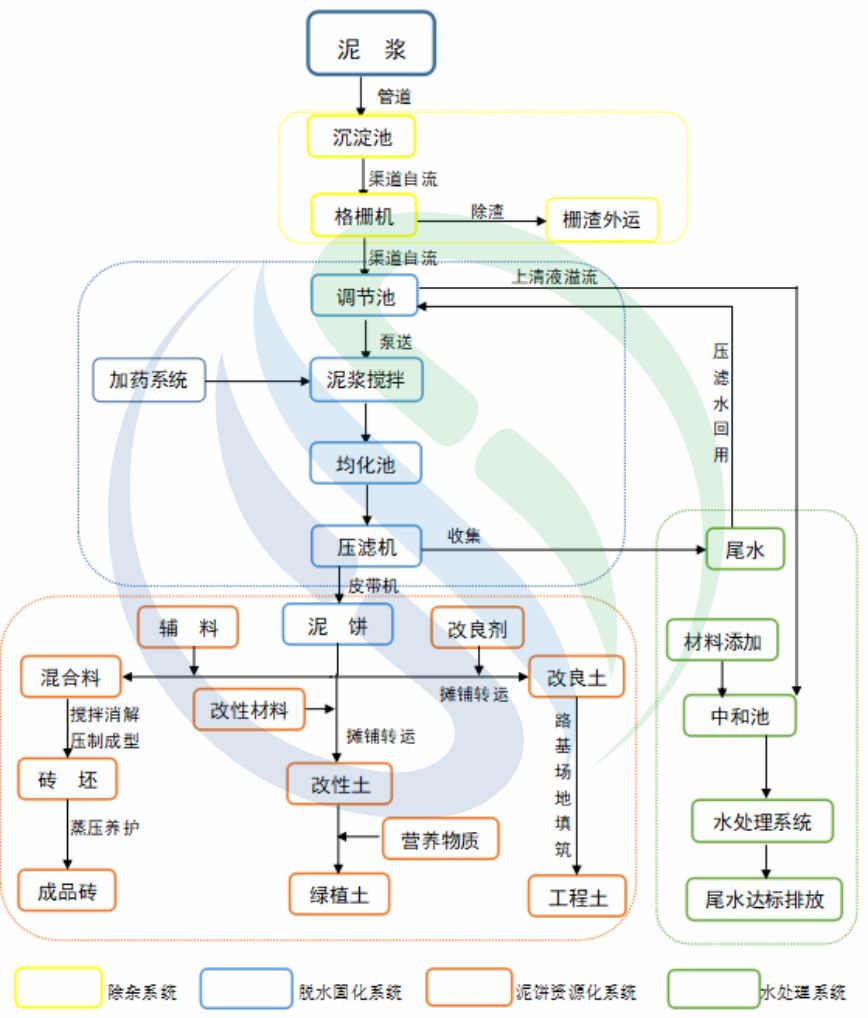

针对河湖淤泥、工程泥浆存在脱水困难、污染环境、堆场不足等问题,公司经过多年研发摸索及工程实践,自主研发了“泥浆脱水固结一体化处理成套技术及设备系统”。本技术通过使用无机和有机的高分子调理剂对淤泥进行调理处置,中和淤泥中胶体和悬浮物颗粒表面电荷,克服胶体和悬浮物颗粒间的静电排斥力,从而使那些微细颗粒脱稳。经过泥浆浓缩聚沉、调理脱水、调质固化及脱水压榨等子系统,将淤泥即时分离为含水率40%以下的泥饼和清澈尾水,实现对疏浚淤泥的减量化、无害化、稳定化处理及资源化利用。

此技术首次实现了脱水、固化过程在1小时内一次性完成,可实现24小时工厂化流水作业。固化后的泥饼可用作工程回填土、园林绿化土、堤岸护坡用土、景观微地形用土、蒸压灰砂砖、混凝土加砌块、路沿石等墙体材料、建筑材料等。

工艺流程图/技术解决方案示意图

%title插图%num

12、项目名称:郑州市双桥污泥处理厂

项目推荐单位:MTI环境工程(北京)有限公司

项目所处理污泥种类:市政污泥

项目概况描述

郑州市双桥污泥处理厂隶属郑州市污水净化有限公司,位于双桥污水净化处理厂院内,主要处理来自郑州市各市政污水厂产生的市政污泥;设计污泥处理能力600吨/天;工艺采用MBT-T污泥好氧发酵技术,该技术的核心是 “负压供氧+除臭一体化”。通过槽式翻抛、全自动进出料和分区加罩除臭的设计方案,系统解决了污泥好氧发酵过程中生产自动化及臭气处理等问题,是MTI环境工程(北京)有限公司的最新一代MBT-T技术,与国内同类项目相比能耗低、自动化程度高、占地面积小、生产方式灵活、发酵产品质量稳定、环境友好。

技术工艺/解决方案名称及原理

MBT好氧发酵工艺是在高度机械智能全自动化运行的基础上,采用“槽式翻抛” + “负压供氧—除臭一体化”+“智能调控”的整体技术,可以在保证发酵反应顺利进行的同时,对环境做到最佳控制。

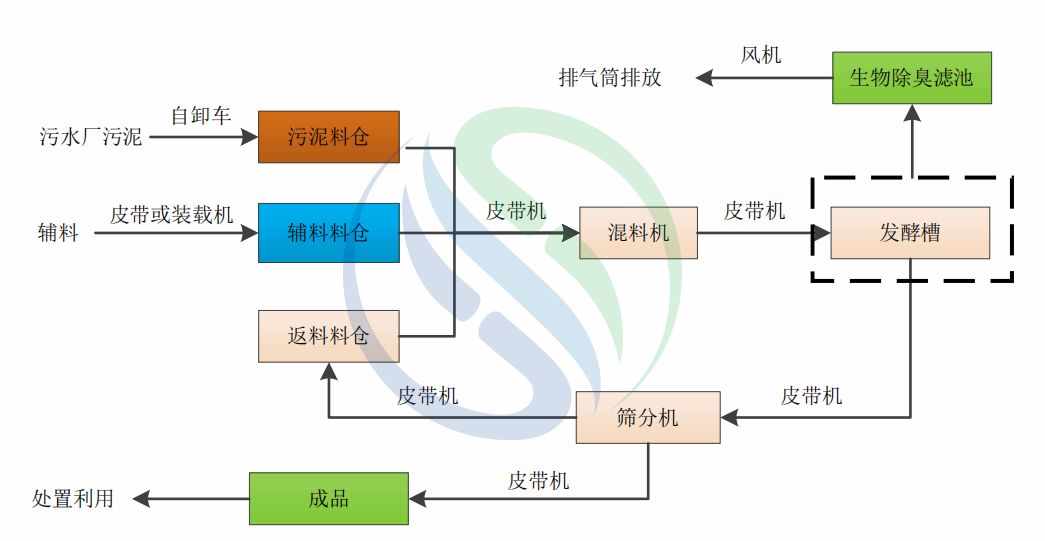

工艺流程图/技术解决方案示意图

%title插图%num

13、项目名称:北京高安屯污泥处理中心工程

项目推荐单位:普拉克环保系统(北京)有限公司

项目所处理污泥种类:市政污泥

项目概况描述

2015年普拉克签约北京高安屯污泥处理中心工程(1836吨污泥/日)污泥项目。

该项目工艺方案采用污泥浓缩+污泥预处理+热水解+厌氧消化+板框脱水工艺的综合处理方案,普拉克公司为其提供整体工艺设计和系统集成咨询服务,并提供子系统污泥厌氧消化系统的核心设备供货,以及调试及试运行等技术服务。

本此申请评选项目为“北京市高安屯污泥处理中心工程”,超大规模污泥处理项目,日处理规模1836吨/日(以含水率80%计),污泥来自多家污水处理厂,采用8个12000立方米的厌氧罐,沼气产量每日11万立方米,沼气用来发电,目前该项目已稳定运行。且自2017年运行以来,整体运行稳定,污泥厌氧消化系统,有机物分解率和沼气产量稳定,实现了集中式污泥处理中心污泥减量化和资源化的功能设置目标。

技术工艺/解决方案名称及原理

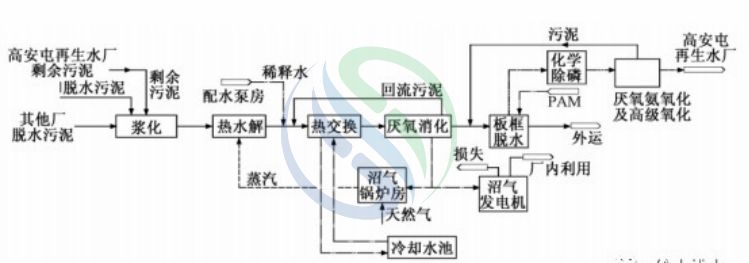

全厂污泥处理的工艺技术路线是:外厂污泥经脱水后送至高安屯污泥处理中心,用高安屯再生水厂的剩余污泥混合浆化,后泵送入污泥缓存仓;然后进入热水解系统,热水解处理后出泥经过稀释和冷却至合适含水率和合适温度后,进入消化池采用普拉克ANAMET?厌氧消化技术,消化后的污泥经压滤脱水机房进行脱水至含水率60%以下

ANAMET?工艺,是利用厌氧微生物处理含有高浓度有机物物料的微生物处理工艺,物料中有机物中的大部分被转化成沼气(含甲烷60%左右)。

这项技术的优势在于它生产出一种可利用沼气,仅消耗极少能源和化学品,产生的沼气成份取决于废水及废弃物的物料特征,其中含50-85%的甲烷,并且会产生相当于每天燃烧几吨燃油的大型能源设施能够产出的能量。

该工艺除能够降解有机物,还能把废弃物中的有机物变成可利用的生物质绿色能源,是真正变废为宝的工艺。

ANAMET?是在世界各地广泛使用的厌氧处理方法,已经建设了大量的典型工程,是一种经实践检验的可靠技术,而且维护费用低。

工艺流程图/技术解决方案示意图

%title插图%num

14、项目名称:广东省江门市新型污泥热解技术和综合应用项目

项目推荐单位:尚鼎环境科技(江苏)有限公司

项目所处理污泥种类:市政污泥

项目概况描述

多段炉是美国最常见的污泥焚烧炉,美国目前安装的多段炉装置超过400套,其中大部分安装在废水处理厂,用来处理废水污泥。

尚鼎环境在广东江门建设的污泥处理装置为国内首个采用多段炉处置污泥的大型工业化装置,装置日处理污泥80吨,通过热解方式实现了污泥的无害化处置,目前该装置已稳定运营一年。用多段炉热解模式处理污泥相对于其他的污泥处置形式具有以下优势:

1、更大的物料处理能力:热解模式下可比焚烧模式提高30%~50%的处理量。

2、节约辅助燃料:由于热解模式下所需空气量较少,减少了加热空气所需的热量,该系统采用天然气作为能源,目前工业化平均消耗为35NM3/T污泥。

3、更少的排放量:由于热解模式下多段炉气体流速比焚烧模式低,烟气中夹杂的颗粒物更少,约为焚烧模式下的50%,从而减少了颗粒物的排放。

目前,该装置已平稳运行一年多,所有污染物排放经第三方监测全部远低于现有国家标准,已经通过环评验收。污泥处置成本约为150元/吨泥,远低与其他污泥处置装置的成本,真正做到环保、经济处置污泥。

技术工艺/解决方案名称及原理

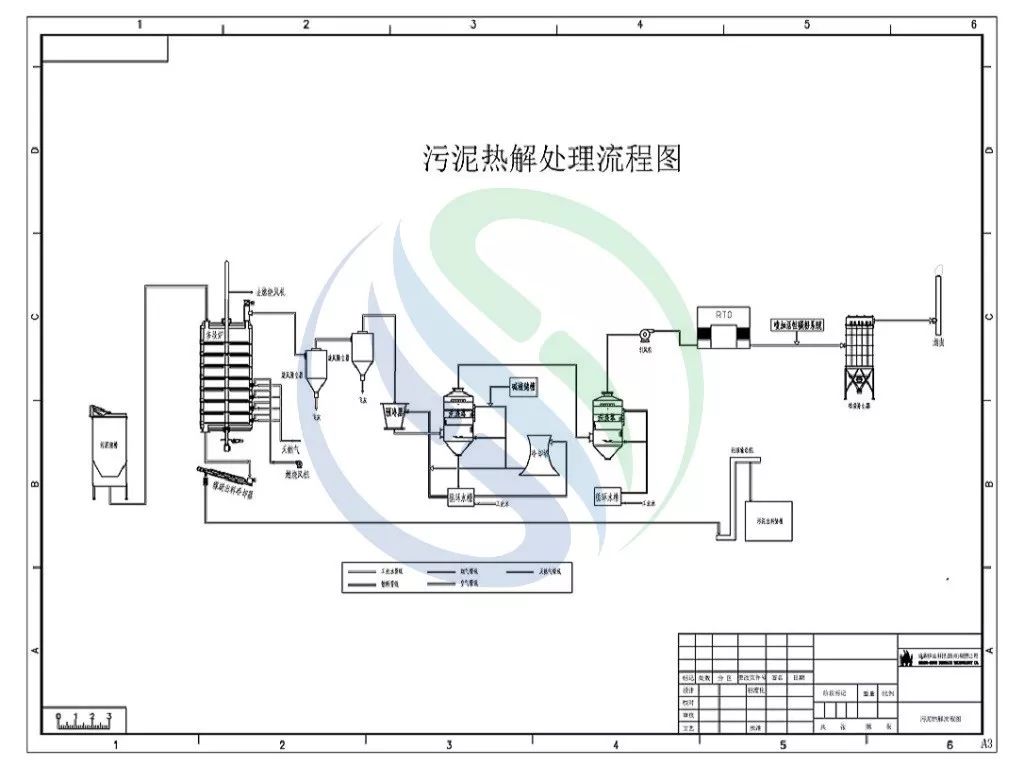

多段炉污泥热解炭化系统

热解:是指在缺氧条件下,有机物在350至550℃温度范围内发生的分解过程。热解是一个吸热反应过程。裂解作用是在严格控制通风量的前提下加入很少一部分空气氧使反应体系的温度达到400至750℃范围,以启动有机物分子链“断裂”(生成CO等成分)的分解反应过程。热裂解作用习惯性地被用作长链有机物(含有6到20个碳原子)热分解过程的称谓。在多段炉污泥热解过程中,热解所需热量全部由部分污泥燃烧或加入一些辅助燃料提供,因此该过程也可以定义为缺氧燃烧过程。

工艺流程图/技术解决方案示意图

%title插图%num

15、项目名称:虹桥水质净化厂污泥浓缩+脱水干化处理工程

项目推荐单位:上海复洁环保科技股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

本工程设计处理污水总规模20万m3/d,采用半地下式结构设计,出水标准执行《城镇污水处理厂污染物排放标准》(GB18918-2002)中的一级A标准,其中氨氮和总磷执行地表水Ⅳ类水标准。

本工程项目主要包含:新建污泥脱水干化车间、锅炉房、污泥脱水干化系统设备、除臭系统、电气、仪表自控等。

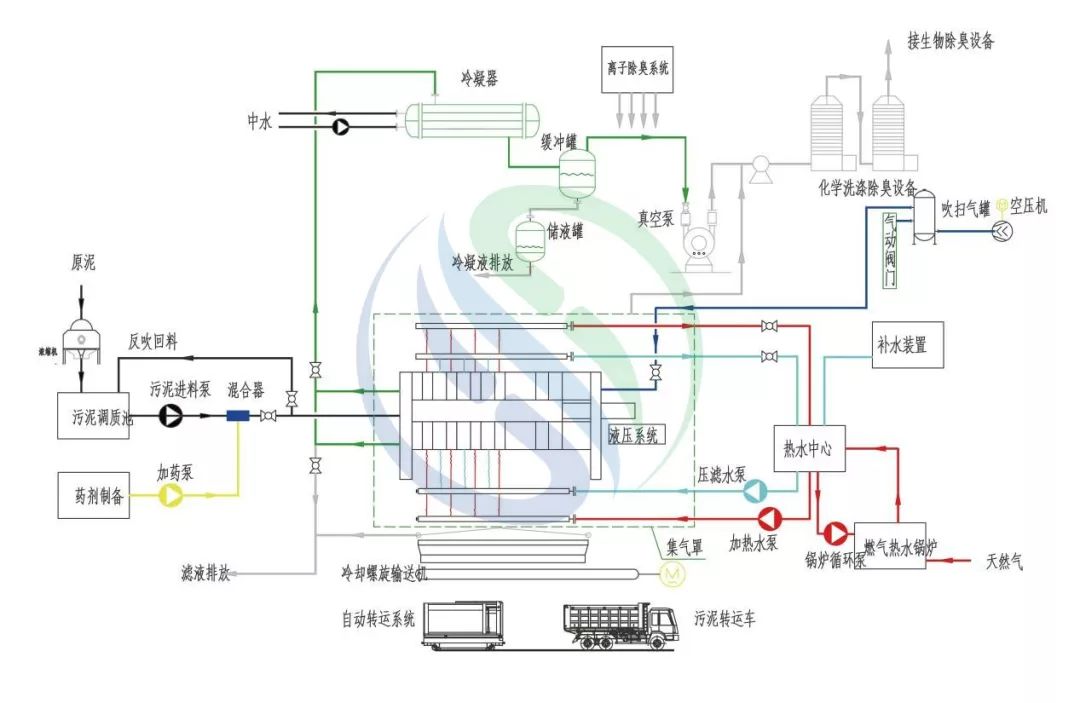

本工程污泥处理采用“低温真空脱水干化工艺”,将污泥含水率降至40%以下,干污泥外运至白龙港污泥处置中心予以处置。

技术工艺/解决方案名称及原理

低温真空脱水干化成套技术装备,是上海复洁环保科技股份有限公司自主研发的一种新型固液分离设备(发明专利号:ZL201210045436.3)。该技术改变了传统工艺流程,将物料的脱水与干化(干燥)工序合成一体,在同一设备上连续完成。

针对常规脱水后不能满足含固率要求的物料(污泥、煤泥、尾矿等),将含水率进一步降至20%以下;

实现脱水干化一体化,减少物料在脱水与干化设备间的时间、空间转换,降低因含水率过高造成运输与储存环节的二次污染和安全隐患;

机械脱水达到极限后,利用低温(<100℃)真空干化原理,使物料达到传统热力干化的脱水效果;

将物料水分降至资源化利用的要求,最大限度地实现了物料的减量化,并在一定程度上起到了杀菌灭活和无害化的作用,是物料脱水干化领域的新一代节能降耗设备。

工艺流程图/技术解决方案示意图

%title插图%num

16、项目名称:廊坊市中心城区河渠综合治理项目

项目推荐单位:上海同臣环保有限公司

项目所处理污泥种类:河道底泥

项目概况描述

廊坊市中心城区河渠密集,纵横交错。由于排污体系不完善、截污不到位,导致大量污水排入河道,恶化了水质。加上城市生活垃圾和污水的排入,使河渠水体发黑发臭,底泥淤积十分严重。此次工程主要是针对六干渠(大皮营引渠-八干渠)、老六干渠(高速-大皮营引渠)、大皮营引渠(北京界-龙河)、八干渠(六干渠-北凤道、李庄泵站-天津界)、五干渠(南龙道以北)等水域进行综合治理,包括河道清淤、岸线整治、老六干渠截污干管建设、直排口封堵及切改、八干渠(金桥以北段配建中水管线,实现金桥以北八干渠短期内及时渠道注水需求)等一系列的综合治理项目。

技术工艺/解决方案名称及原理

项目治理方案: 此次治理项目采用由河道底质改良技术、水生态系统构建技术组成的水域生态修复技术系统,对流域水体进行水生态修复,该系统技术能有效的消纳内源污染及面源污染(大气沉降、降雨、地表径流、岸边垃圾落叶等面源污染),恢复水体自然平衡的水生态系统。

工艺流程图/技术解决方案示意图

%title插图%num

17、项目名称:朔州市污泥集中处置中心

项目推荐单位:中持水务股份有限公司

项目所处理污泥种类:市政污泥

项目概况描述

朔州市污泥处置中心位于朔州市朔城区七里河村南,占地面积约8000m2,投资约2900万,由朔州市人民政府和朔州中持水务股份有限公司采用BOT模式签署该项目特许经营合同,特许经营26年(建设期1年)。本中心 处理市第一、第二污水厂处理后污泥,设计处理规模40吨/天,含水率为60%。

于2017年12月26日开工建设,2018年9月顺利完工。2018年10月19日开始试运行,2019年1月1日正式进入商业运营。

技术工艺/解决方案名称及原理

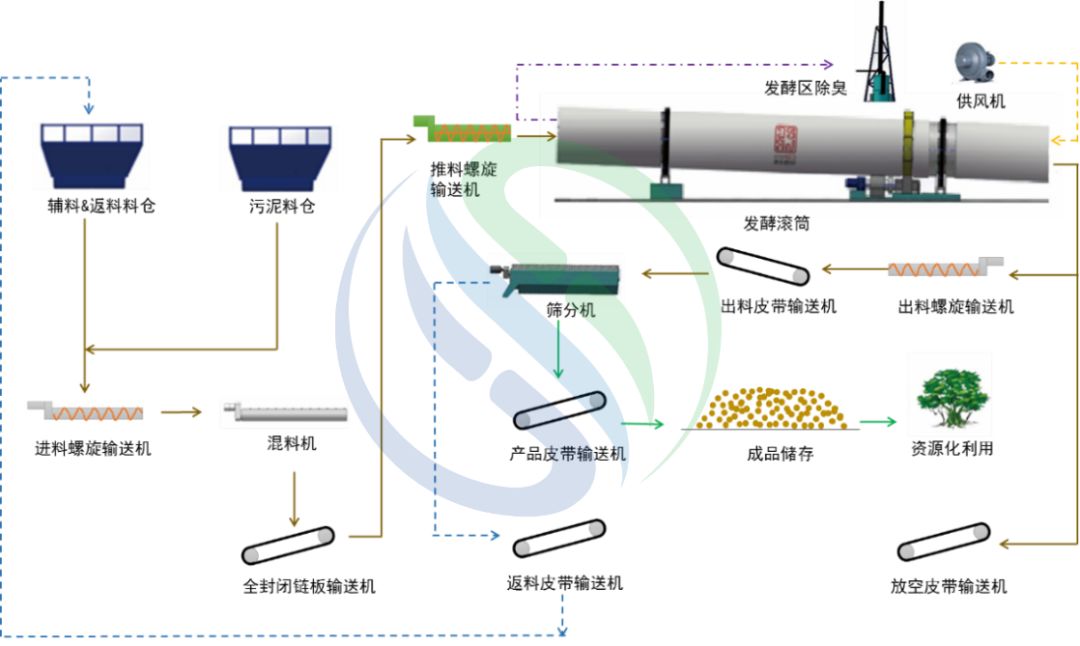

SG-DACT好氧滚筒发酵技术:是通过好氧微生物代谢作用,使污泥中有机物转化成稳定的腐殖质的过程。代谢过程中产生热量,可使堆料层温度升高至55℃以上,有效杀灭病原菌、寄生虫卵和杂草种籽,并蒸发水分,实现污泥稳定化、无害化。

工艺流程图/技术解决方案示意图

%title插图%num

哪些案例是您看好的典型案例?欢迎参与下方投票~

【投票截止日期:2019年8月1日17:00】
