曝气生物滤池脱氮除磷如何共存

北极星水处理网讯:

导语:反硝化深床滤池集生物脱氮及过滤功能,是污水处理工艺中脱氮除磷及过滤并举的先进处理工艺。深圳清泉开发出一种新型的上向流反硝化深床滤池工艺,该工艺滤速高,占地面积小,不需单独设置驱氮装置。

一、反硝化滤池简介

  多功能深床滤池(Multi-function deep bed filter,MDF),自上世纪70年代起广泛应用于废水反硝化和去除颗粒悬浮物,也被称为反硝化深床滤池。反硝化深床滤池是独特的过滤处理工艺,深床反硝化滤池是深床滤池的一种运行模式,两种滤池结构形式完全一样,可以互相切换运行。反硝化深床滤池是集生物脱氮及过滤功能合二为一的处理单元,是脱氮及过滤并举的先进处理工艺。

二、反硝化滤池的分类及比较

  反硝化深床滤池采用2~4mm石英砂介质滤料,滤床深度通常为1.5~2.8m,滤池可保证出水SS 低于5mg/L 以下。绝大多数滤池表层很容易堵塞或板结,很快失去水头,而均质石英砂允许固体杂质透过滤床的表层,深入滤池的滤料中,达到整个滤池纵深截留固体物的优异效果,具有出水效果好、SS低、脱氮效果好,投资成本较低,运行管理方便等特点。国内外相继有多家公司开发各自的反硝化滤池,根据进水方式的不同,可分为重力流式和上向流反硝化滤池。

图1重力流式反硝化滤池

%title插图%num

图2上向流反硝化滤池

%title插图%num

%title插图%num

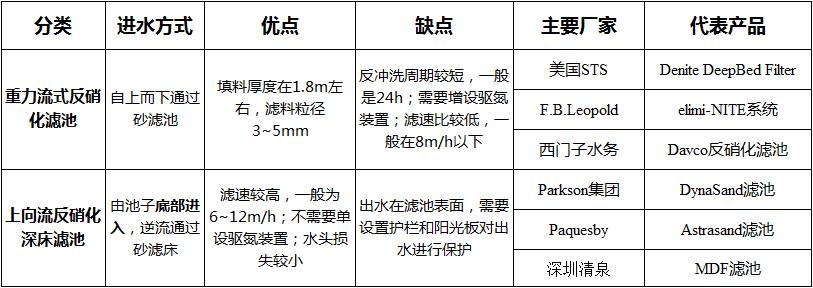

  由上表可知,上流式反硝化滤池优势比较明显,滤速较高,相同处理规模下其占地面积小于重力流式反硝化滤池,减少了占地面积;另外上流式反硝化滤池不需要单独设置驱氮装置,节约了投资造价。

三、清泉创新

  深圳清泉以反粒度过滤理论为基础,吸收翻板滤池、无堵塞曝气生物滤池、上向流滤池等工艺的优点,并将反向过滤工艺机理结合气水冲洗方式、关键设备和自控技术进行创新,进而开发出来的一种新型的上向流反硝化滤池工艺。深圳清泉是国家城市给水排水《上向流滤池设计规程》第一起草单位,该标准已于2017年1月1日正式施行。

%title插图%num

%title插图%num

  上向流反硝化滤池中的级配滤料是大颗粒滤料在底层,小颗粒滤料在上层。其水处理过滤过程是含有一定浊度的水由纳污量大的滤层下部流入滤料层而由空隙较小的上部滤层流出,进而更好的发挥滤料层的截污能力,过滤的周期更长而且出水水质更好。此外,因采用了下进水、上出水的反向过滤型式,带滤水完全与空气隔绝,更好的营造了反硝化微生物的生长环境,进而更有效的进行脱氮。

深圳清泉的上向流滤池与常规重力式下向流滤池的参数比较

%title插图%num

上流式反硝化滤池之所以高效,主要体现在以下几个方面:

1、单池完成反硝化过程与过滤过程,可同时去除SS≥50%,TN≥80%,TP≥50%;

2、滤速更快6-9m/h,占地面积小 ;

3、纳污能力更强,15-25kg/m3,从而反洗周期更长,24-72h;

4、结构简单,全自动控制 ;

5、出水水质可达到:TN≤3mg/L,NTU≤2,SS≤5mg/L,TP≤0.2mg/L

6、无需驱氮装置;

7、没有水跌落增加溶解氧,碳源投加量可节约20%-30%;

8、独特的反冲洗技术,冲洗更彻底,反冲洗设备少,能耗低,很好地解决了底部积泥的问题。

上流式反硝化滤池除了池型及工艺机理更合理、先进外,其智能控制系统也有其独到之处。反硝化滤池智能控制系统包括反冲洗周期、反冲洗频率的设定,反冲洗鼓风机、气动阀门和电动阀门、反冲洗水泵的的控制等内容。2018年11月,深圳清泉“院士(专家)工作站”正式成立,将极大促进深圳清泉大型水处理装备的智能控制系统技术的开发进程。

%title插图%num

四、智能模块化水处理装备---多功能深床滤池(MDF)模块

MDF模块主要目的是去除SS、TP及TN,采用微絮凝直接过滤去除SS及TP,投加碳源进行反硝化,去除TN。

根据处理水源及用途,可分为MDF-W污水模块及MDF-J给水模块。

%title插图%num

%title插图%num

1、原理及构造

MDF模块结构与BAF模块类似,池底无需曝气系统。采用2-4mm的石英砂介质为滤料,具有更好的截污功能,其构成主要为石英砂滤料、多功能滤管及反冲洗系统等组成。

2、主要设计参数

反洗参数:气洗强度:12~14L/(s?m2)

水洗强度:6~9L/(s?m2)

水头损失:1.0m~1.5m

停留时间:MDF-W:20 min~30 min

MDF-J:10 min~20min

进水水质要求

污水:SS≤40mg/L,TN≤40mg/L,TP≤2mg/L

给水:浊度≤30NTU

污染物去除率

污水:SS ≥85%,TN ≥80%,TP ≥75%

给水出水指标:浊度≤0.5NTU

3、MDF模块设备选型参数

(1)MDF-W选型参数表

%title插图%num

(2)MDF-J选型参数表

%title插图%num

备注:MDF不应少于2组,处理不同规模时,根据单套处理量组合配置。
