大家好!我是河南科特尔机械制造有限公司的小编。今天我来给大家普及一下关于吸料天车方面的各个部分的操作规程、机械安装 在安装前和安装中应该遵守哪些规定和细节。今天讲的都是独家知识。

%title插图%num

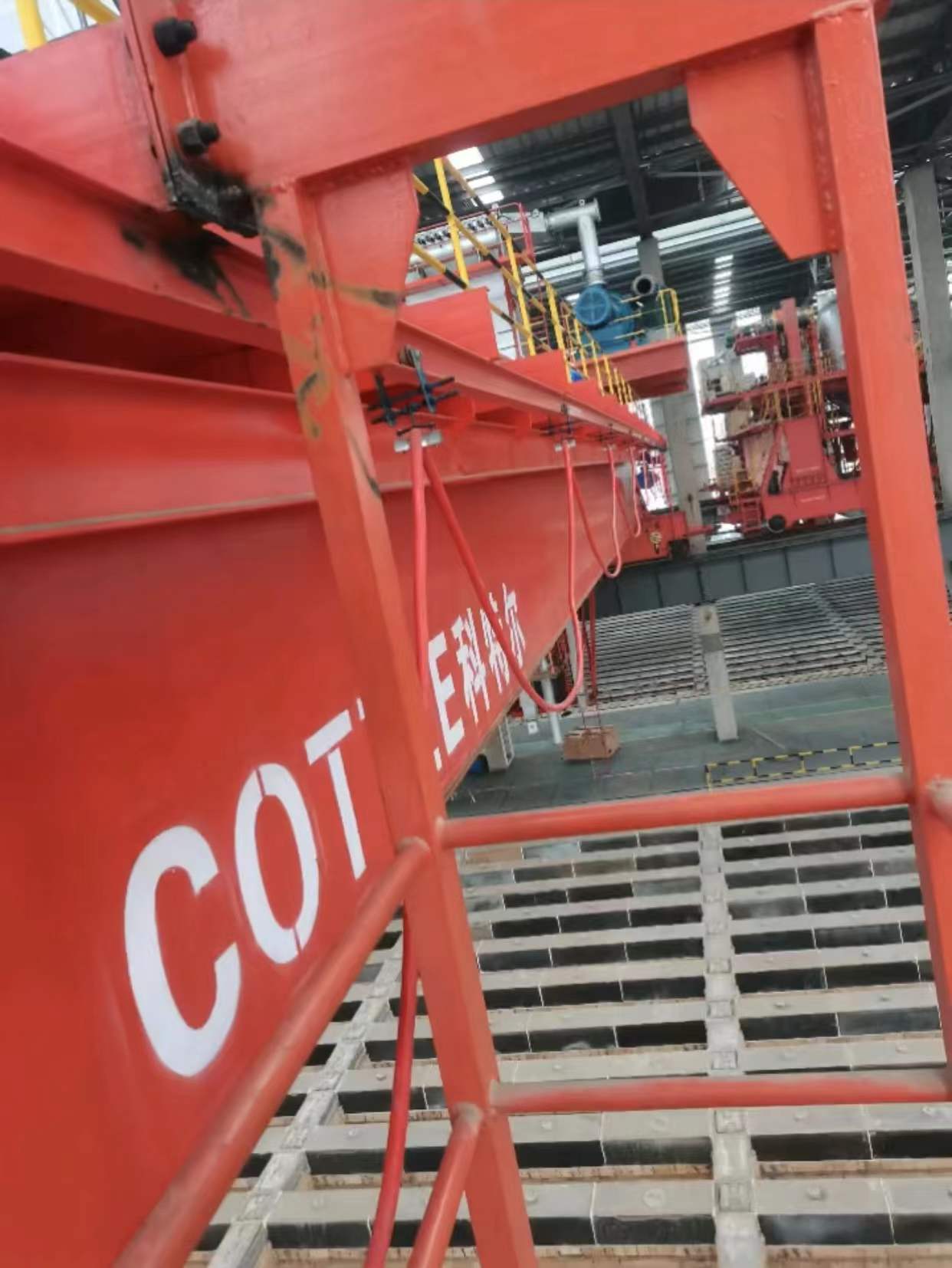

科特尔吸料天车

今天讲述的部分为:螺钉、螺栓 → 钢丝绳 → 大车 → 工具车 → 吸卸料系统 →司机室与梯子 → 移动电葫芦。

机械安装 一般规定

一:连接与紧固件装配(螺钉、螺栓)应符合下列规定:
1 螺钉、螺栓连接应符合现行行业标准《重型机械通用技术条件 第10部分:装配》JB/T 5000.10的有关规定;
2 采用高强度螺栓连接时,应使用专用的力矩扳手紧固,拧紧力矩应符合设计图样要求;
3 相关连接件之间的结合面,应保持清洁、无污物。

二 钢丝绳应符合下列规定:
1 钢丝绳的安全性能应符合现行国家标准《起重机械安全规程第1部分:总则》GB 6067.1的有关规定;
2 钢丝绳的质量应符合现行国家标准《起重机钢丝绳保养、维护、安装、检验和报废》GB/T 5972的有关规定;
3 当钢丝绳采用楔形接头固定时,应符合现行国家标准《钢丝绳用楔形接头》 GB/T 5973的有关规定,楔形接头处应采用绳夹固定;
4 当钢丝绳采用钢丝绳夹固定时,应符合现行国家标准《钢丝绳夹》
GB/T 5976的有关规定;
5 钢丝绳在卷筒上的最少有效安全圈数,应符合现行国家标准《起重机设计规范》GB/T 3811的有关规定。

三 大车安装前的规定
1 大车安装前,安装单位应按经业主最终确认的机组平面布置和图纸的规定确定安装方位。
2 大车安装宜按下列顺序进行:
端梁安装 → 主梁安装 → 梯子、栏杆及检修平台安装

大车
1 端梁安装前应检查行走轮、水平轮、驱动装置等装配质量和润滑状况,并应做好检查记录;
2 端梁与主梁装配前应去除端梁与主梁连接部平面的防腐漆,并应将螺栓孔、接触面清理干净;
3 端梁安装前应检查大车行走电机的绝缘情况,绝缘应完好;
4 安装应注意方位,有水平轮的端梁应安装在供电侧轨道上,用连接件组合成左右端梁,供电侧和非供电侧端梁位置应对齐;
5 主梁安装前应对走台和支架连接螺栓逐个紧固;
6 主梁安装前应进行试吊,当设计制造有吊装孔时,应将吊索套在吊装孔上;无吊装孔时,应通过试吊找准主梁的重心。宜用钢丝绳加半圆钢护角捆绑吊装,并在主梁两端绑上拖拉绳;起吊后离地面300mm时应暂停,经观察和确认无误后,再进行起吊作业,起吊应有专业人员指挥;
7 主梁与端梁安装正确后,应将所有螺栓穿入螺栓孔内并按设计要求进行紧固。有定位螺栓时,应将定位螺栓优先装配在定位螺栓孔上。

四:工具车
小车架的安装及检测应符合下列规定:
1 小车架安装宜按下列顺序进行:

小车架端梁 → 小车架平台 → 栏杆梯子

2 平台与平台之间间隙应小于2mm;

五:吸卸料系统的安装及检测应符合下列规定:

1 吸卸料系统安装宜按下列顺序进行:
料仓 → 除尘系统 → 旋风除尘器 → 冷却器 → 风机 → 管路 → 吸、卸料提升装置 → 吸、卸料管 → 卸料阀
2 风机应连接紧固;
3 除尘系统安装应无泄露;
4 管路系统连接应紧固,应无泄露;
5 吸、卸料管安装应垂直无卡阻。

六:司机室与梯子的安装应符合下列规定:
1 司机室与梯子安装宜按下列顺序进行:
司机室 → 活动梯子 → 斜梯
2 司机室活动梯子应上下升降灵活。

七:移动电葫芦
移动电葫芦安装顺序宜按下列顺序进行:
移动电葫芦 → 电缆滑车 → 移动电缆

1 移动电葫芦的安装应符合现行国家标准《起重设备安装工程施工及验收规范》 GB 50278的有关规定。
2 运行小车两连接板的螺栓调整后应锁紧。

以上就是吸料天车方面的各个部分的操作规程、机械安装 在安装前和安装中应该遵守哪些规定和细节。有很多人都想了解这一块,但是没有人去讲过。今天小编专门为你们去做了一篇这方面的知识。
