除尘器原理(布袋除尘器工作原理)

随着社会的发展,环保受到了越来越多的重视,那么对于污染比较严重的工业,它更是重中之重,这些年因为环保倒闭的工厂就举不胜数,那么今天为大家带来了一些除尘器的工作原理,以后会为大家带来一些在工厂中使用PLC控制各种除尘器的实际案例,有需要的朋友们不要错过了。

一 除尘器的分类及除尘过程

1.除尘器的分类

按作用机理分,可分为机械除尘器、电力除尘器、过滤式除尘器和洗涤除尘器等四大类。机械除尘器又包括重力除尘器、惯性力除尘器和离心力除尘器三类。

根据安装形式不同,可分为立式和卧式除尘器。

根据除尘过程中有无液体参与,可分成无液体参与的干式除尘器和有液体参与的湿式除尘器两类。

2.除尘器的主要组成部件

引入含尘气体的除尘器进口;进行固气分离的除尘空间,或称除尘室;排除分离后粉尘的排尘口和除尘后相对清洁的气体出口。

3.除尘过程

(1)捕集分离过程

①捕集推移阶段:实质是粉尘的浓缩阶段。均匀混合或悬浮在运载介质中的粉尘,进入除尘器的除尘空间。由于受外力的作用,将粉尘推移到分离界面,随粉尘向分离界面推移,浓度越来越大,为固气分离进一步作好准备。

②分离阶段:当高浓度的尘流流向分离界面以后,存在两种作用机理:其一,运载介质运载粉尘的能力逐渐达到极限状态,在粉尘悬浮和沉降趋势上,以沉降为主,并通过粉尘沉降,使之从运载介质中分离出来;其二,在高浓度尘流中,粉尘颗粒的扩散与凝聚趋势,以凝聚为主,颗粒之间可以彼此凝聚,也可在介质界面上凝聚并吸附。

(2)排尘过程

经过分离界面以后,已分离的粉尘通过排尘口排出的过程。

(3)排气过程

已除尘后相对净化的气流从排气口排出的过程。

二 常见的除尘器以及原理

布袋除尘器

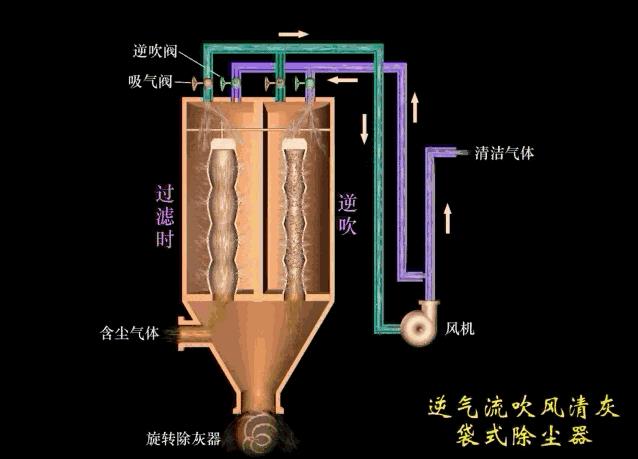

袋式除尘器是基于过滤原理的过滤式除尘设备,利用有机纤维或无机纤维过滤布将气体中的粉尘过滤出来。

脉冲喷吹清灰袋式除尘器的结构由上箱体、中箱体、下箱体和控制阀组成。

袋式除尘器将含尘气体由进气口进入中部箱体,从袋外进入布袋内,粉尘被阻挡在滤袋外的表面上,净化的空气进入袋内,再由布袋上部进入上箱体,最后由排气管排出。

%title插图%num

为防止过滤时,滤袋可能被吸瘪,滤袋内设有支撑框架,由脉冲阀控制脉冲性的向滤袋内喷出高速、高压气流,使滤袋急剧膨胀、收缩,引起冲击振动。袋外附着的粉尘,一部分靠重力落入下部灰袋内,一部分由于瞬时产生的、由内向外的气流将其吹落,进入灰斗。最后经泄尘阀排出。该类型除尘器,可以在不停风的状态下进行清灰。

应用行业:主要用于分离工业废气中的颗粒粉尘和细微粉尘,广泛用于冶金、矿山、水泥、热电厂、建材、铸造、化工、烟草、沥青拌合机、粮食、机械加工、锅炉除尘。

静电除尘器

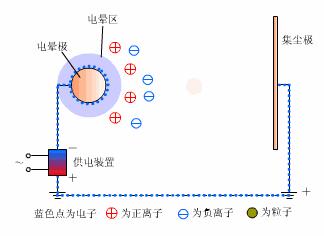

电除尘的工作原理静电除尘空气净化器利用高压直流电场使空气中的气体分子电离,产生大量电子和离子,在电场力的作用下向两极移动,在移动过程中碰到气流中的粉尘颗粒和细菌使其荷电,荷电颗粒在电场力作用下向自身电荷相反的极板做运动,在电场作用下,空气中的自由离子要向两极移动,电压愈高、电场强度愈高,离子的运动速度愈快。

%title插图%num

电除尘器优点:

①分离效率高,可以有效地清除微粒子;②处理气体量大且阻力低;

③适用于高温和腐蚀性气体;④运行费用低。

缺点:

①投资费用高,设备庞大,占地面积大;②设备制造、安装、维护要求高;③对粉尘的特性较为敏感。

1)电除尘器的基本类型

电除尘器由除尘器本体和供电装置两部分组成。除尘器本体包括放电电极、收尘电极、气流分布装置、清灰机构、绝缘装置和外壳等部分。

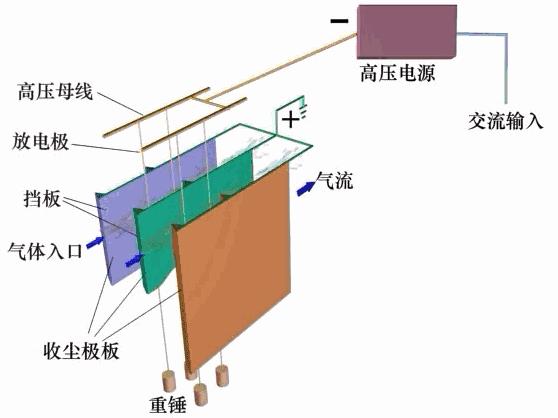

①单区(级)电除尘器

%title插图%num

在单区除尘器,粒子的荷电和集尘过程在同一区域中进行,也就是电晕极和收尘极处于同一区域。

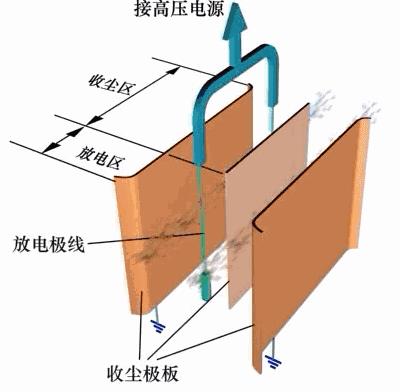

②双区(级)电除尘器

%title插图%num

在双区电除尘器中,粒子荷电和沉降收尘分别在两个区域中进行,在第一区域中装有一组电极是尘粒荷电,在第二区域中装有另一组电极使尘粒沉降集尘。多应用于空气调节系统。

三、机械式除尘器

机械力除尘器是利用机械力(重力、惯性力、离心力)将尘粒从气体中分离的装置。这类除尘器主要包括重力除尘器、惯性除尘器和旋风除尘器等。

机械力除尘装置的特点是:

结构简单、造价低廉、使用和维护方便;

能处理粒子浓度高的气体,处理气量较大;

能适应高温烟气的处理;

除尘效率不高,一般用于多级除尘系统的预除尘或火星捕集。

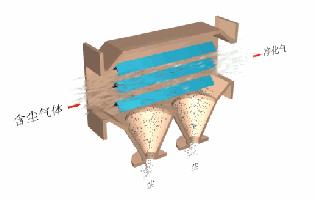

1、重力除尘室

又叫重力沉降室,利用尘粒与气体的密度不同,通过重力作用使尘粒从气流中自然沉降分离的除尘设备,是一种最简单的除尘设备。

%title插图%num

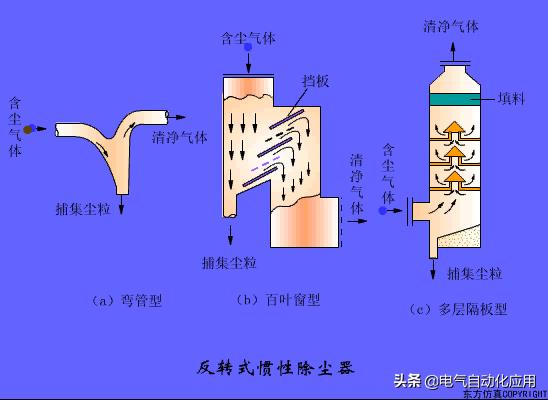

2 惯性除尘器

%title插图%num

主要特征:

结构简单,阻力较小;

除尘效率比重力沉降室要高,但还是属于低效率除尘器,一般用于一级除尘或作高效除尘器的前级除尘;

适应于捕集粒径在10~20μm以上的金属或矿物性粉尘,对粘结性和纤维性粉尘,因易堵塞,故不宜采用。

四、湿式除尘器

随着爆粉尘爆炸性越来越被重视。湿式除尘器的应用也越来越多。

%title插图%num

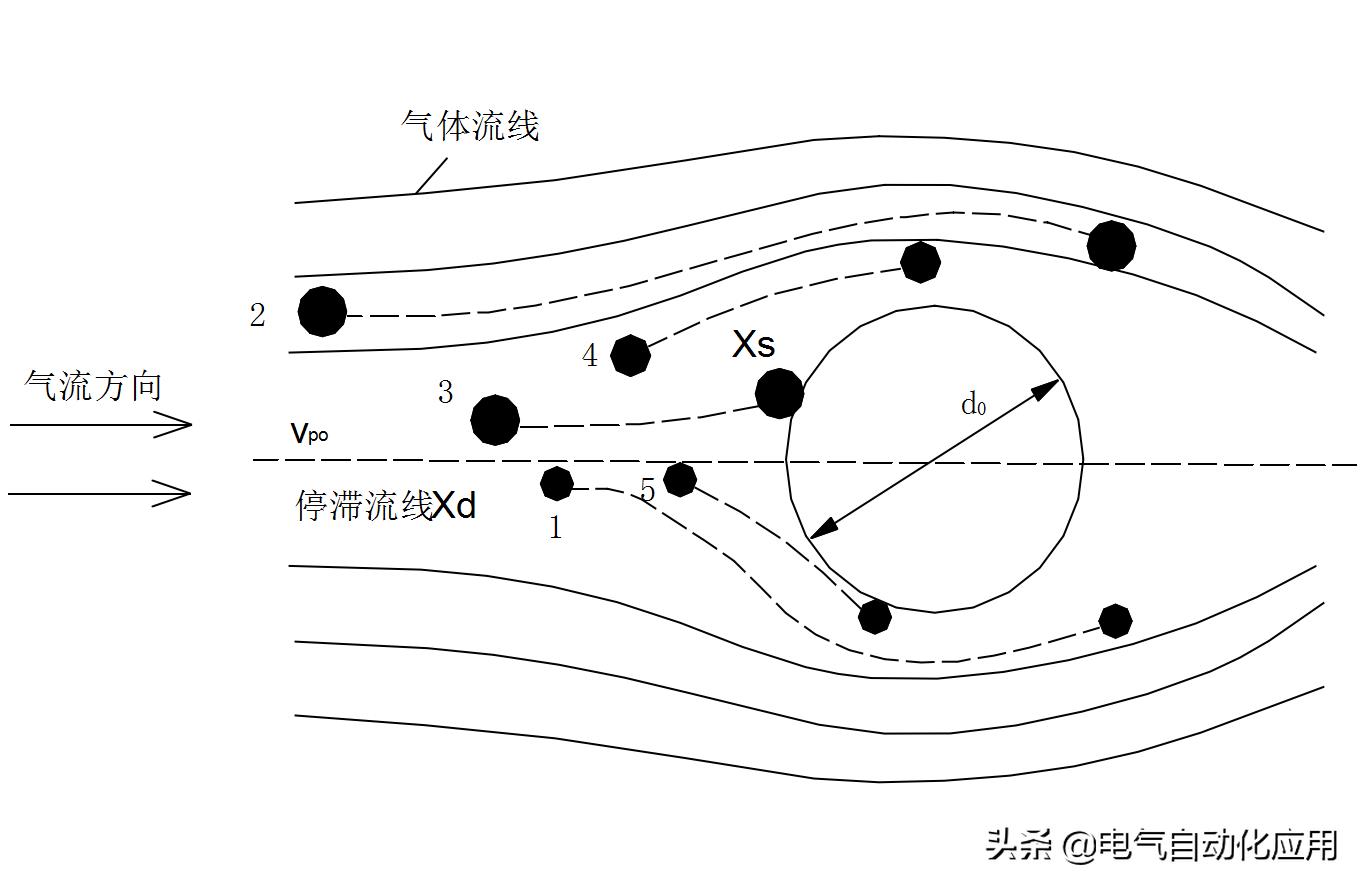

所有湿式除尘器的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中,尘粒通过几种方法长成大的颗粒。

这些方法包括较大的液滴把尘粒结合起来,尘粒吸收水分从而质量(或密度)增加,或者除尘器中较低温度下可凝结性粒子的形成和增大。

按其结构来分有以下几种:

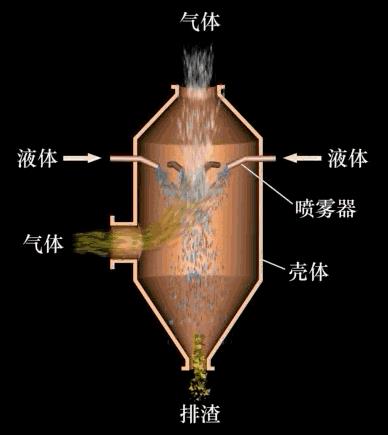

1、重力喷雾湿式除尘器

重力喷雾洗涤器具有结构简单、阻力小、操作方便等特点,但耗水量大,设备庞大,占地面积大,除尘效率低

重力喷雾湿式除尘器,如喷淋洗涤塔。

%title插图%num

▲喷淋式洗涤除尘器

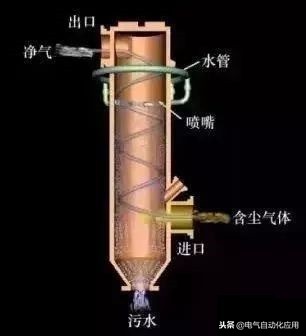

2、旋风式湿式除尘器

旋风洗涤器适用于净化大于5μm的粉尘。在净化亚微米范围的粉尘时,常将其串联在文丘里洗涤器之后,作为凝聚水滴的脱水器。旋风除尘器也用于吸收某些气态污染物。

%title插图%num

▲立式旋风式水膜除尘器

3、自激式湿式除尘器

自激式除尘器结构紧凑,占地面积小,施工安装方便,负荷适应性好,耗水量少。缺点是价格较贵,压力损失大。

%title插图%num

▲自激式湿式除尘器

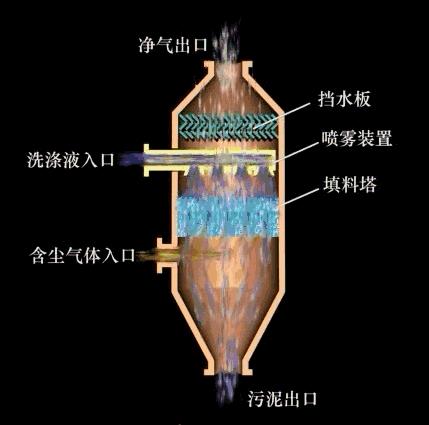

4、填料式湿式除尘器

填料式湿式除尘器,如填料塔、湍球塔。

%title插图%num

▲填料塔

%title插图%num

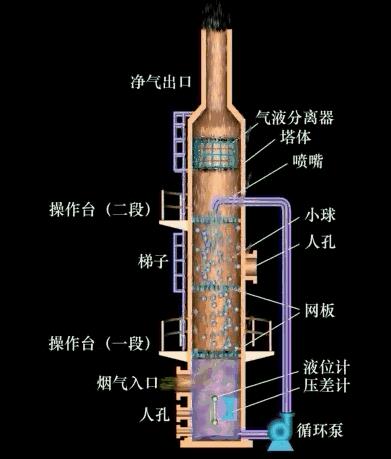

▲湍球塔

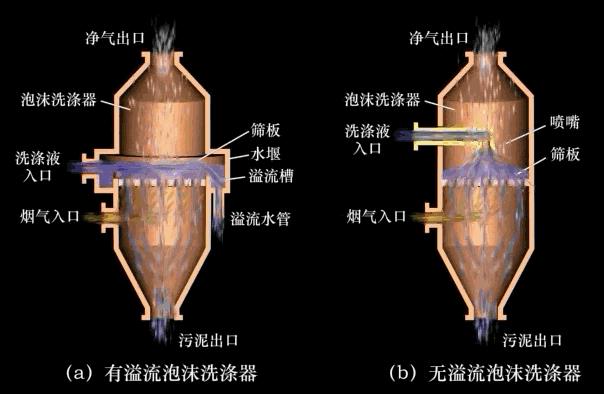

5、泡沫式湿式除尘器

泡沫式湿式除尘器,如泡沫除尘器、旋流式除尘器漏板塔。

%title插图%num

▲泡沫式洗涤除尘器

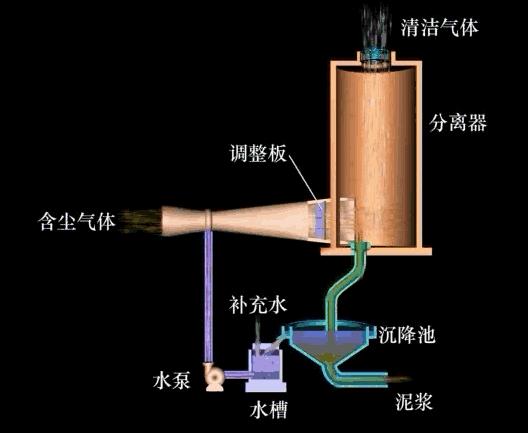

6、文丘里湿式除尘器

由于文丘里洗涤器对细粉尘有很高的除尘效率,而且对高温气体有良好的降温效果。因此,常用于高温烟气的降温和除尘,如炼铁高炉,炼钢电炉烟气以及有色冶炼和化工生产中的各种炉窑烟气的净化方面都常使用。

文丘里洗涤器结构简单,体积小,布置灵活,投资费用低,缺点是压力损失大

%title插图%num

▲文丘里洗涤除尘器
